随着大家纷纷转向在线学习，现在正是通过广阔的互联网自由分享知识的最佳时机。因此，我们决定根据遇到的实际问题和疑问，分享一些实用且最新的PCB制造知识。今天，我们从一个常见但出人意料的问题开始，这个问题常常让我们的客户感到意外。
免责声明：请注意，这些知识基于
中国PCB行业，主要是中小批量快速PCB
制造，但我们尽量保持通用性。可能存在一些细微差别和
观点差异。
我的PCB有多少层？
乍一看，这应该是个容易回答的问题。4层、
12层、32层PCB很常见且容易理解——数字
仅仅指的是铜层数量，对吧？
是的，但当涉及到单层、双层，甚至是零层PCB时，在填写PCB订单表之前，你可能会被迫停下来思考。我的PCB是单层还是双层的？为什么会有这么多混淆？我选择了单层，但我的文件实际上是双面的——他们会只制作单层PCB吗？这真的很重要吗？在本文中，我们尝试解决这些问题。
让我们从一些定义开始。传统上，板的
层数指的是铜层的数量，具体来说，
是有铜走线或铜层的层数——仅仅有焊盘不算数，
部分原因是作为保障，以防设计软件因任何原因未能导出走线
或铜层。
那么什么是单层板？
SMT单层板
最容易理解的是表面贴装单层PCB板。这就是你所期望的——走线和焊盘被阻焊层覆盖，然后上面覆盖丝网印刷。另一面不应该有任何东西。没有镀金通孔或过孔。

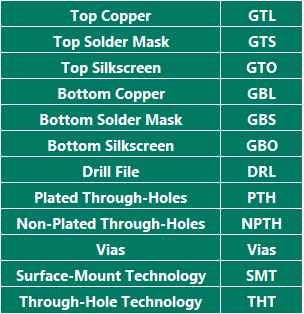

GTL、GTS和GTO -> 更常见
或
GBL、GBS和GBO
THT单层板

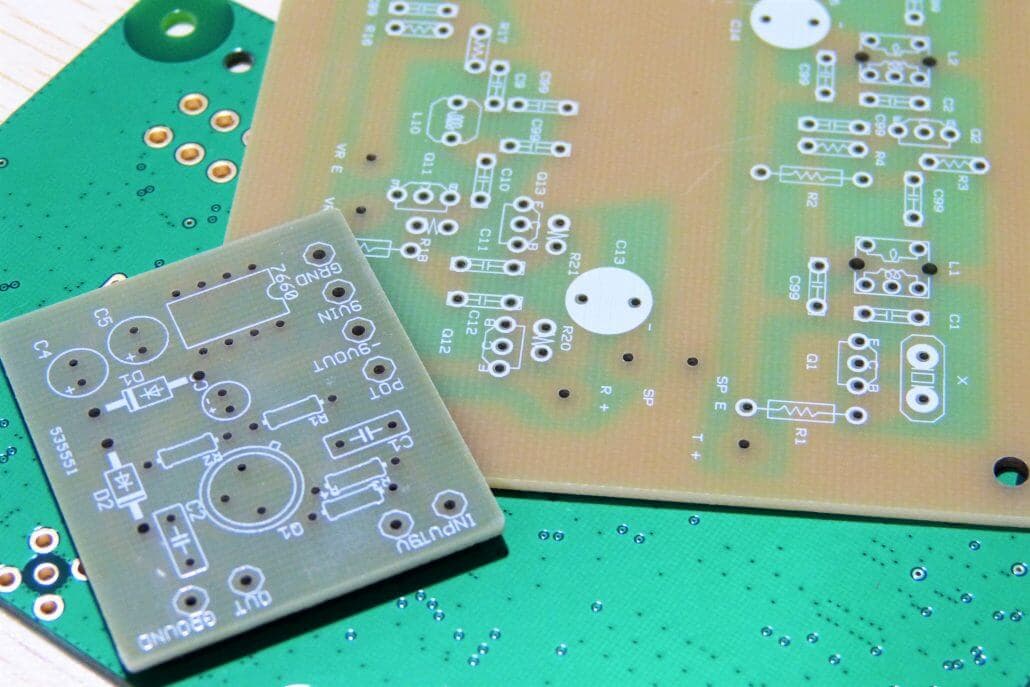

这里情况变得有点复杂。初学者
经常忘记通孔单层板通常需要在
焊盘的另一侧有丝网印刷。
GBL、GBS和GTO -> 更常见
或
GTL、GTS和GBO
丝网印刷通常包含元器件
轮廓、极性标记和标识符/值的信息。有丝网印刷的
一侧是元器件主体所在的一侧。引脚插入
通孔并焊接到另一侧的焊盘上。
也是THT单层板
传统定义不计算只包含焊盘的铜层对层数的贡献。所以从技术上讲，单层板也可以有镀金通孔，只要一侧的铜层只包含焊盘。
GBL（仅焊盘）、GBS、GTO、GTL和GTS
或
GTL（仅焊盘）、GTS、GBO、GBL和GBS
镀金通孔，无过孔
走线在哪一侧在功能上无关紧要，因为
它们通过通孔电气连接，但将它们放在
有丝网印刷的一侧应该有助于检查和故障排除。这种
组合也可以支持混合组装（THT和SMT），如果表面
贴装元件放置在有走线的一侧。
一些制造厂可能不喜欢这种组合，可能会
要求你确认如何进行，
SMT双层板
这种板通常与单层表面贴装相同，只是表面贴装元件在两侧。如果两侧形成一个单一电路，需要过孔来传递信号通过基板。
THT双层板
两个铜层上都有走线，两侧都有阻焊层。可以
有混合组装。没有什么太难理解的。信号可以通过
镀金通孔或过孔在两侧之间传输。
零层板
这是一个非常特殊的情况，由PCB制造的可访问性增加所驱动。零层板本质上是没有铜的板——它不是设计为电子功能性的，但可能有阻焊层或丝网印刷。例如，当人们使用我们的服务制作垫圈、名片或定制面板盖时，我们有时会看到这些。这不是常见做法，所以你很少会在任何在线表单上看到选择零层板的选项。

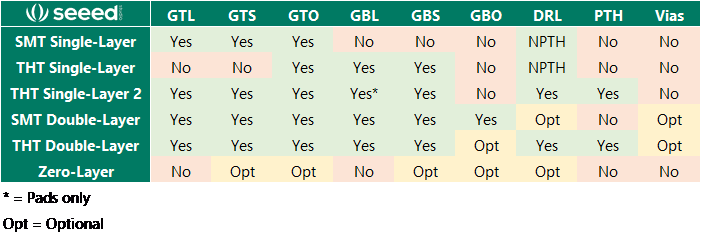

这样就涵盖了大多数奇怪定义的组合。在这些组合中，还有其他可能性，但我们在下表中列出了最常见的组合。
为什么会有这么多混淆？
根据我的经验，我认为问题是由于不同的定义和缺乏特异性造成的。没有完整的定义来澄清误解。例如，制造商和行业专家经常使用单面和双面这两个术语与单层和双层同义。如果我们说这是一个4层PCB，那么就没有混淆，但4面就没有意义了。所以，”面”应该指的是PCB的顶面和底面，不管中间有什么。按照这个逻辑，4层PCB也是双面PCB。注意，我们在文章中一直小心不说单面或双面。
组装类型
如所见，定义PCB的另一种方式是它是用于单面
还是双面组装。这些信息对板制造商来说不太重要，
但可能会给对话增加另一个混淆因素。
例外情况
某些Gerber层的组合可能构成标准定义的
例外。从铜层的定义来看，它显然不关心
阻焊层、丝网印刷，甚至是焊盘。所以，要完全定义一个
板，你可能会有类似这样的东西：
双层板
双面焊盘
双面阻焊层
单面丝网印刷
（针对表中的第三个例子）
随着越来越多考虑美学的PCB设计，
一侧没有阻焊层可能意味着优质
板和廉价产品之间的区别。但是如何在Gerber文件和
订单参数中传达这一点呢？
如果你喜欢拆解消费产品，你可能遇到过
一侧没有阻焊层的单层PCB，这是
为了节省生产成本而设计的。但你上次看到市场上
的开发板或模块露出基板是什么时候？
一些PCB软件应该负责
我们时不时看到具有相似
特征和相似问题的Gerber文件。其中一个问题是输出双层板
，看起来有镀金通孔，但只有一侧有焊盘。
已经有两个铜层了，为什么不把这些孔做成镀金的呢？有
镀金通孔可以让你在接头上应用更多的焊料并加强
连接。
一些智能Gerber查看器鼓励
改变定义
越来越多的客户和制造商依赖智能Gerber查看器自动检测板的层数，然后如果有差异就标记出来。他们是怎么做到的？基本上，他们只是计算命名为铜层的Gerber文件数量。但大多数无法分辨文件里面是什么。所以那些严重依赖这些的用户，倾向于通过改变定义来简化问题。
双面和单面板。这很重要吗？
也许这应该是第一个问题，因为对于99%的设计师来说，答案是否定的。不，你并没有刚刚浪费10分钟阅读完全无用的东西。
是也不是。这取决于生产规模。对于大规模生产，应该考虑在哪里可以最小化成本。如果这意味着单面板，那么当然，去做吧。如果你只是处于原型阶段或者进行小批量生产，那么板是否是单面在成本方面是无关紧要的，坦率地说，只会使事情复杂化。
生产双层板不会花费更多
它甚至可能涉及更多工作。双层板远比单层板常见得多。所以制造商大量储备芯材——两侧都覆盖铜的FR4基板。要制作单层板，一侧的所有铜都必须被蚀刻掉。

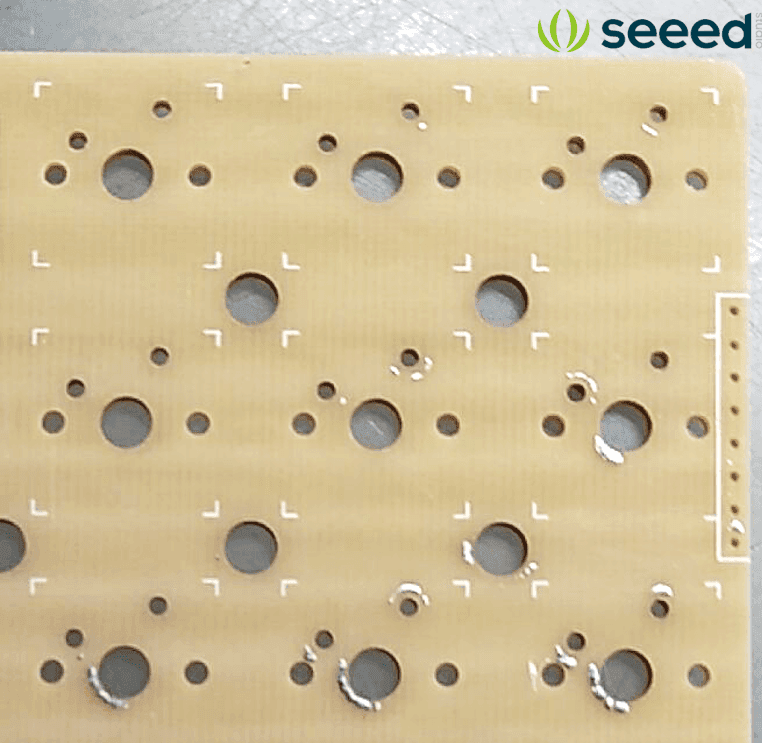

如果在一个面板上需要去除太多铜，那么蚀刻溶液和蚀刻时间可能不足以去除所有铜。在上图中，注意一些钻孔边缘留下的镀有银HASL表面处理的铜残留物。
尽管如此，单层板通常不会额外收费。事实上，在Seeed Fusion，我们甚至考虑过完全移除单层选项——有多少人特别不想要两侧都有漂亮的保护性阻焊层呢？相反的情况更有可能（单层板，双面阻焊层）。你的想法是什么？让我们在评论部分知道，也许我们真的会这样做。
最后一个问题：我选择了单层，但我的文件实际上是双面的——他们会只制作单层PCB吗？
大多数制造厂不会那么极端，要么要求你确认，要么就按照文件进行。这是单层选项不太重要的另一个原因。
恭喜你读完这篇有点冗长的文章。我们希望它让你对制造商在解释客户意图时的视角有了一些了解。我们很快会带来更多内容！
