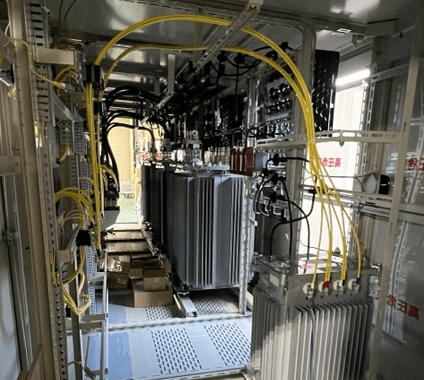

在日本庞大而高度专业化的电气设备行业中，安全至关重要。每天，成千上万的安装工作确保着电力的稳定输送——从变压器到继电器线圈，遍布工厂、建筑和基础设施。然而，在这些安装过程中，最基本但最关键的任务之一却常常被忽视：正确的接线极性。

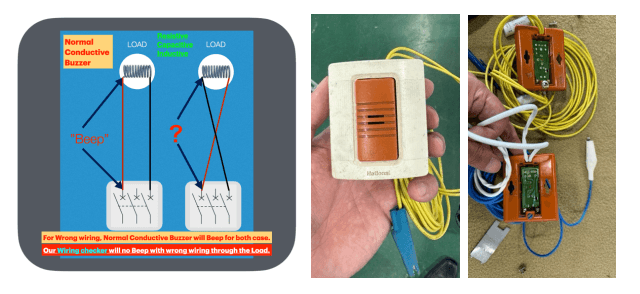

几十年来，一款由松下（前身为National）最初生产的独特模拟蜂鸣器装置悄然成为日本电气领域的标配。虽然并非专为错误接线检测而设计，但其3V开路电压和20mA短路电流，结合模拟振荡电路，使其能够检测变压器和继电器线圈的阻抗差异。它成为全国工程师和电工不可或缺的工具——简单、电池供电，且对敏感设备安全。
然而，在2010年代，松下停产了该设备，市场却没有合适的替代品。新型数字测试仪缺乏核心检测能力。虽然它们可以测量电阻阈值，但无法检测复杂电气元件中的感应错误接线。
显而易见：这款传统设备需要重生——并配备适合21世纪的改进。
🚀从零开始的混合重新设计，由专业能力驱动
为填补这一空白，一支日本工程师团队与资深电路设计师下间宪行先生（”居酒屋Garage”）合作，他是日本知名的电路设计和编程专家，几十年来一直为《晶体管技术》杂志(https://toragi.cqpub.co.jp/)撰写技术文章，深受日本工程师读者喜爱。他们从现代基于微控制器的连通性测试仪开始，共同重新引入了失传的交流检测原理。通过集成振荡电路并测试各种频率，重新设计的设备现在甚至能够检测现代模拟仪表和小型继电器线圈等低电感元件。

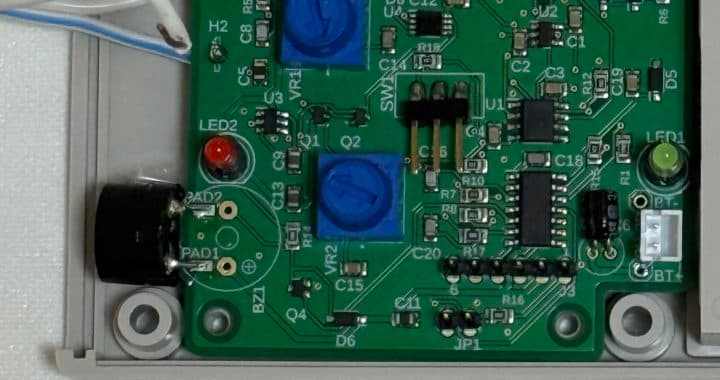

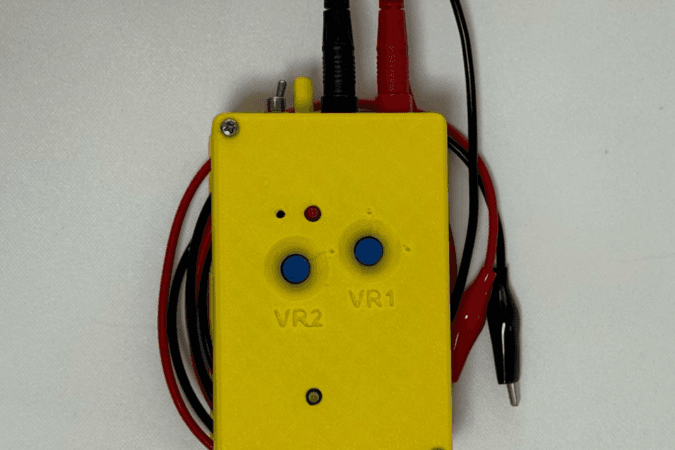

最终成果：一款紧凑、电池供电的交直流混合测试仪，当端子短路时自动唤醒——适合现场使用，日常检查高效便捷。

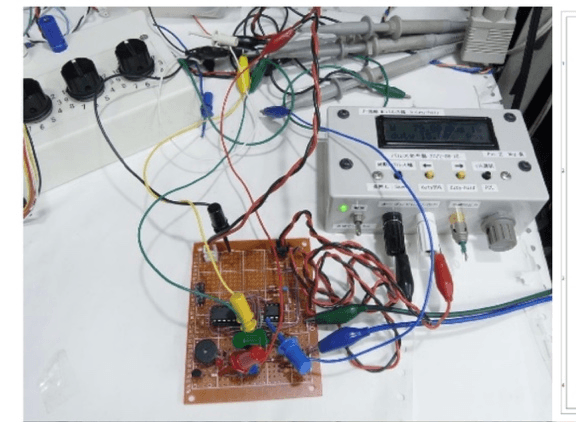

意识到原始蜂鸣器的独特能力在于通过交流振荡进行阻抗检测，团队请下间先生开发一款包含交流和直流模式的混合设备。经过一系列快速设计迭代，他添加了振荡电路，并将频率从1kHz调整到5kHz——逐渐实现了对以前未被注意到的元件的检测。
该设备保留了巧妙高效的睡眠模式设计 💤，当测试端子短路时自动唤醒 ⚡，并配备180秒定时器 ⏱️ 返回睡眠状态——无需电源开关 🔌——而且，由两节AA电池供电，睡眠电流低于1μA，即使忘记关闭也能持续数周，确保新蜂鸣器保留了其前代产品深受喜爱的现场可用性。
🔄从原型到生产——借助Seeed Fusion PCBA
随着电子设计完成，下一个障碍是制造。
💡 在日本，传统的PCB生产对于小批量生产来说成本过高。
🚀 相反，团队转向了Seeed Studio Fusion PCBA，这使他们能够：
✅ 以最低前期成本快速原型制作
✅ 通过自动化完成95%的组装
✅ 仅需25天即可收到生产就绪的电路板
✅ ⏱ 或通过加急服务快至16 个工作日
✅ 📎 一键分享您的PCB/PCBA项目——完美适合协作！
Seeed的一体化服务帮助团队比以往任何时候都更快、更轻松、更经济实惠地将概念变为现实。🌱
“Seeed Fusion PCBA使我们能够将传统理念转化为现代产品——经济实惠，且毫无妥协。这是一项为小规模创新赋能的服务。”
