楼宇能耗改造网关选型指南：协议、回传与写入安全

既有楼宇的能耗改造，常见的做法是保留原有暖通控制器、电表和楼控系统，在旁边加一台边缘网关。网关把分散在不同协议后面的点位读到一处，再按需要写回设定值。

这类项目的返工多出在选型阶段：网关到场后才发现缺一个接口，或者某种协议的写入无法核实。原因通常是四件事没有在选型时一起确认——目标是只看还是也要控、现场设备走什么协议、网关怎么回传、写入怎么保证安全。

本文按这四件事给出选型方法，并附网关、无线传感器与采集器的接口对照与参考价。本文不给节能百分比，也不给网关的带载数字——取数口径见文末。

结论速查

以下为后文推导的结论汇总。接口数据取自产品库，协议能力取自暖通设定值控制可部署方案。

	现场需求	对应型号	部署形态	依据	参考价
	只看能耗与环境，传感器分散、布线困难	reComputer R1225 + SenseCAP S2101 / S2103	LoRaWAN 网关 + 无线传感器	R1225 内置 LoRaWAN，另有 PoE 与 RS-485	网关约 $349（EU868，不带 4G）；传感器约 $62 / $136
	老 RS-485 表计分散在各楼层	SenseCAP S2100 + R1225	表计侧 RS-485 转 LoRaWAN	每处表计一台 S2100，不必把 RS-485 总线拉回机房	S2100 约 $73 / 台
	表计与控制器集中在机房，以太网和 RS-485 可达	reComputer R1025（R1000 系列）	有线协议网关	3 路 RS-485、2 路以太网	约 $297
	还要控制暖通，现场有 RS-232 设备或 DI/DO 干接点	reComputer R1125（R1100 系列）	有线协议网关	RS-485、RS-232、DI/DO、CAN；暖通可部署方案的参考机型	约 $312
	零散表计，现场没有网关与局域网	SenseCAP Sensor Hub 4G	4G 数据采集器	RS-485（Modbus RTU）采集，4G 直接回传	约 $219

参考价为查询当时的整机参考价，仅用于判断量级；随配置、批量与时间变动，下单以商品页为准。R1225 带 4G 的型号约 $389。

三项会改变上表结论的条件：

• 控制器只支持 BACnet MS/TP，或 BACnet 设备在 BBMD 另一侧 —— 可部署方案未实现 MS/TP 与 BBMD，需先在现场加协议转换，或改走 Modbus / OPC UA
• 要写入的是安全回路或联锁 —— 可部署方案不是安全认证的控制系统，这类点位不应由网关写入
• 分体式空调，没有可读写的控制器 —— 可部署方案面向带标准协议控制器的中央机组，分体机不在适用范围

已经知道场景与回传方式的，用下面的配置器直接生成设备清单；想先弄清判断依据，往下看四步方法。

为什么把采集与控制放在楼内网关

下面四步都建立在"点位读取与控制逻辑在楼内网关上运行"这个前提上。与把现场数据全部送到云端再下发指令相比，差别体现在三处。

现场数据默认不出楼。 暖通可部署方案默认不向外部平台上送数据，电表、控制器与网关之间的流量留在现场网段。

控制链路不依赖外网。 看板与控制逻辑在网关上运行，可选接入客户平台。外网中断时，本地读点与写入仍在同一网段内完成。

上行中断时数据排队而不丢弃。 工业协议网关可部署方案把待上送数据缓存在本地磁盘，平台断开期间排队，重连后补传。

系统构成与三类能力

采集层（传感器与电表）、网关层（点位模型与协议接入）、应用层（本地看板或客户平台）

系统分三层。采集层是无线传感器、电表和既有控制器；网关层把 OPC UA、Modbus TCP、Modbus RTU、BACnet/IP 设备读进同一套点位模型；应用层在网关本地运行，或接入客户平台。

楼宇场景常用的能力分三类，对网关的要求依次提高。

看清能耗：电表与回路数据汇到一处

水、电、气表读数汇总到网关，按部门或楼层分摊能耗。已有 Modbus 电表直接接网关的以太网或 RS-485；分散在各楼层的老 RS-485 表计，经 SenseCAP S2100 转为 LoRaWAN 上行。

这一类只读不写，网关只需要协议接入与数据转发能力。

看清环境：分区温湿度、CO₂ 与照度

SenseCAP S2101 采集温湿度，S2103 采集 CO₂ 与温湿度，S2102 采集照度。三款均为 LoRaWAN 无线传感器，壁挂安装，不需要布线。

照度数据可作为照明排程的输入。照明控制目前没有对应的可部署方案，本文只说明照明控制器的接入方式，不说明控制效果。

接入并控制既有设备：暖通设定值写入读回核实

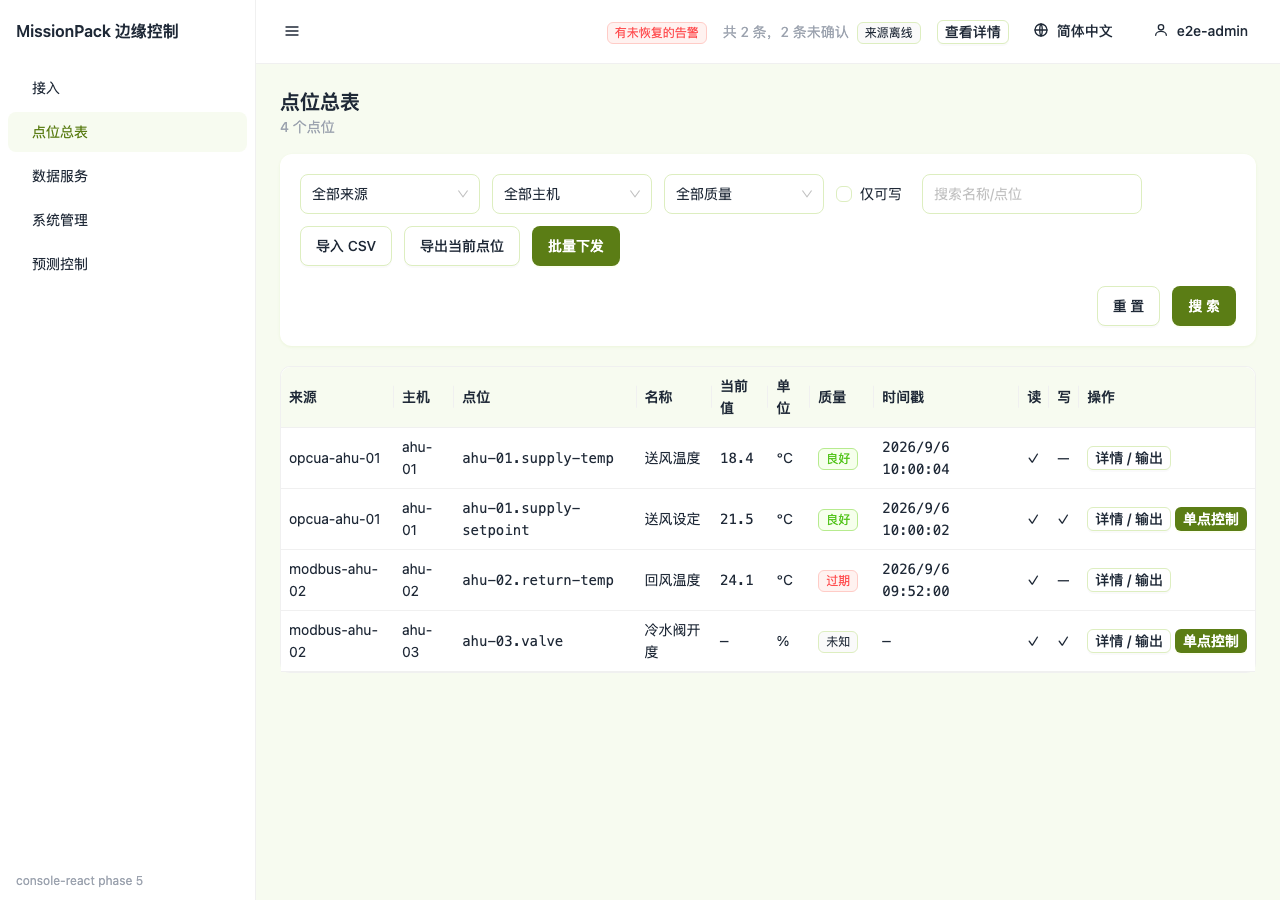

暖通可部署方案的点位总表，逐点显示数据质量。截图中的现场设备为协议模拟器

网关读取暖通控制器的设定值、实测温度与运行模式，按本楼历史数据预测设定值并写回。每次写入后读回比对，不一致即告警并回滚。

这一类要写入现场设备，除了协议接入，还需要第四步的控制安全措施。

第一步：确定目标——只看，还是也要控

选型开始前先确认目标。目标决定网关是否需要写入能力，以及第四步是否适用。

判断规则：

1. 只看的项目不开写入。 读与写可以分期：先把能耗与环境数据看清，再决定是否控制，第一期不必为写入安全投入调试时间
2. 要控制暖通，先确认控制器支持标准协议。 支持 OPC UA、Modbus TCP/RTU、BACnet/IP 之一，就可以进入第二步；都不支持，先解决协议转换再选网关
3. 不承诺节能百分比。 这个数字需要基线、天气与入住率归一化，以及在现场约定的统计周期，选型阶段给不出来

适用边界。 第一步只决定"要不要写入"。控制照明、分体空调、安全回路三类目标，可部署方案没有覆盖，按"只看"来规划网关更稳妥。

第二步：盘点现有设备与协议

现场设备走什么协议，决定网关需要哪些接口。不同协议的写入能力不同，选型时要逐项确认。

新增传感器与采集器的标称参数：

	设备	测量项	标称量程	连接	防护	参考价
	SenseCAP S2101	温度、湿度	-4085°C，0100%RH	LoRaWAN	IP66	约 $62
	SenseCAP S2102	照度	0~160000 lux	LoRaWAN	IP66	约 $62
	SenseCAP S2103	CO₂、温度、湿度	40010000 ppm，-4085°C，0~100%RH	LoRaWAN	IP66	约 $136
	SenseCAP S2100	接入 RS-485 / 模拟量 / GPIO 设备	—	LoRaWAN	IP66	约 $73

判断规则：

1. 表计集中在机房、RS-485 总线能拉到网关 → 直接接网关板载 RS-485
2. 表计分散在各楼层、布线困难 → 每处加一台 S2100，网关选 R1225
3. 机组只提供 BACnet/IP，又要写入 → 写入无法读回核实，第四步的回滚对这类点位不起作用；优先确认机组是否另有 Modbus 或 OPC UA 接口

适用边界。 协议接入需要现场资料，自动发现替代不了：控制器服务地址与凭据、Modbus 寄存器映射（含字节序与字序）、电表从站地址。这些资料拿不到，调试周期无法估算，应在报价前向业主索取。

第三步：选择网关与回传方式

第二步确定了接口，这一步按接口与回传方式选网关。下表三款 reComputer 网关均为 Raspberry Pi CM4 平台。

	设备	现场接口	无线 / 回传	适用	参考价
	reComputer R1225	RS-485、PoE、千兆以太网	LoRaWAN（EU868 / US915），Wi-Fi；4G 为可选型号	有无线传感器或 S2100	约 $349；4G 型号约 $389
	reComputer R1125	RS-485、RS-232、DI/DO、CAN、千兆以太网	Wi-Fi；4G 经扩展模组	有 RS-232 设备或干接点	约 $312
	reComputer R1025	3 路 RS-485、2 路以太网	Wi-Fi；4G 经扩展模组	全以太网加 RS-485 的现场	约 $297
	SenseCAP M2 室内网关	以太网	LoRaWAN，Wi-Fi；另有 4G 型号	扩大室内 LoRa 覆盖	约 $99
	SenseCAP Sensor Hub 4G	RS-485、模拟量、GPIO	4G	零散表计，无网关	约 $219

型号命名规则：型号末位数字只区分内存与存储，接口相同。例如 R1124 与 R1125 接口一致（eMMC 16 GB 与 32 GB），R1024 与 R1025 同理。

判断规则：

1. 现场有 LoRaWAN 传感器或 S2100 → R1225。LoRa 信号覆盖不到的楼层，加一台 SenseCAP M2 室内网关
2. 现场全部有线，且有 RS-232 设备或 DI/DO 干接点 → R1125
3. 现场全部有线，只有以太网与 RS-485 → R1025
4. 机房没有固定网络 → R1225 选带 4G 的型号；R1125 / R1025 加 4G 模组
5. 现场已有常开的 Linux 主机，且与控制器在同一网段 → 点位与控制服务可部署在该主机上（x86-64 或 arm64，运行 Docker），可以不另购网关

适用边界。 暖通可部署方案的软件上限为 2,000 个点位、其中 50 个可写。这是软件限制，不是网关实测带载能力；单栋点位超过数百个时，应在目标网关上用本项目点位表压测后再定台数。

第四步：控制安全——写入之前确认什么

只看的项目可跳过这一步。要写入暖通控制器时，判断依据首先是写入能否被读回核实，其次是写入范围是否经过批准。

判断规则：

1. 点位能读回核实（Modbus） → 可以开写入，但先故意制造数据源离线、读回不一致各一次，确认告警与回滚触发
2. 点位只能写不能核实（BACnet 输出、只写执行器） → 保持只看，或只在人工确认下写入
3. 电表电压、频率看似合理但数值不对 → 多为浮点字序设置问题，不是接线故障；开写入前用电表本机显示核对一次

适用边界。 以下形态不适用网关写入：安全回路上的任何点位；亚秒级闭环（预测循环每秒不到一轮，这类回路应留在控制器里）；无法读回的执行器。

面向方案商与系统集成商：从验证到交付

若本方案用于向下游客户交付，以下三项在选型阶段就应确认。

验证路径。 暖通控制见 暖通设定值控制可部署方案，内置 OPC UA 模拟器，不接机组即可走一遍读点、预测与写入流程。

调试周期。 暖通可部署方案从零到控制台跑起来、点位有数的预估时间为 60 分钟。调试需要更长时间：注册电表、观察模式下走完一个人流周期、故意注入故障，最后才开启写入。报价与排期应把调试单列。

硬件定制与批量供货。 外壳、品牌、包装与接口调整可作为定制项目评估。具体定制范围、认证覆盖与交付周期见 ODM/OEM 定制服务。
