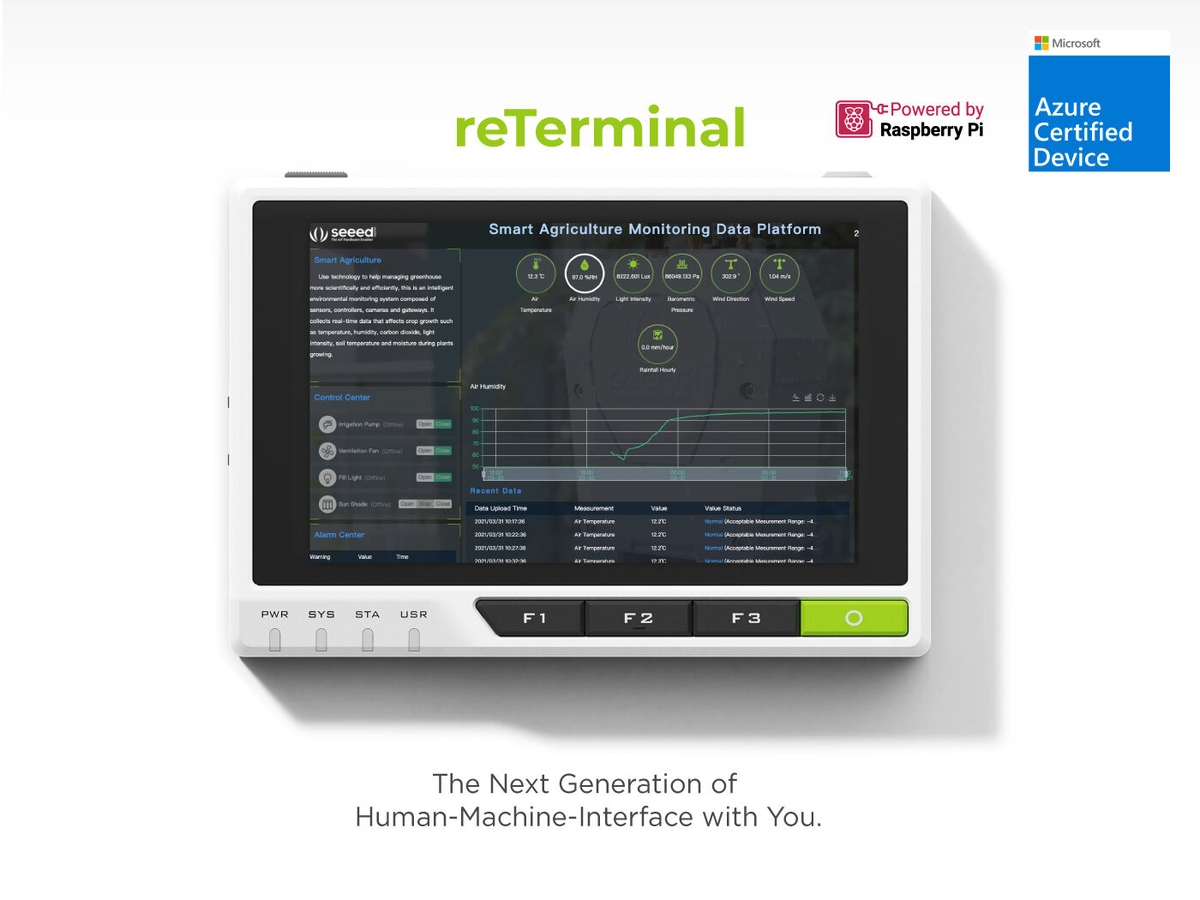

reTerminal 5"

reTerminal是一款高集成的人机界面，基于Raspberry Pi CM4，内置IPS多点触控屏，支持2.4GHz/5GHz双频Wi-Fi和Bluetooth 5.0，预装Debian系统。采用模块化设计，可通过高速连接器扩展功能模块。适用于家庭助手和个人AI应用开发。
  • Raspberry Pi一体化人机界面
    基于32GB版本的RPi CM4，集成IPS多点触控屏，支持双频Wi-Fi和蓝牙，预装兼容Linux的系统
  • 模块化设计
    配备工业级高速扩展接口及40引脚的Raspberry Pi兼容排针
  • 丰富的接口与组件
    集成USB Type-A端口、千兆以太网、micro-HDMI、micro-SD卡槽、MIPI摄像头接口、光传感器、加速度计、蜂鸣器、RTC和可编程按钮
  • 便捷的个人助手
    借助内置传感器和组件，可快速体验Seeed及社区提供的各类仪表板和AI项目
  • 出色的工业支持能力
    依托稳定的Raspberry Pi操作系统、多种工业级扩展接口、密码协处理器及官方扩展板reTerminal E10-1，适用于工业场景
  • 强劲的处理性能
    搭载Broadcom BCM2711四核Cortex-A72（ARM v8）64位SoC @ 1.5GHz，内置8GB LPDDR4内存
购买渠道

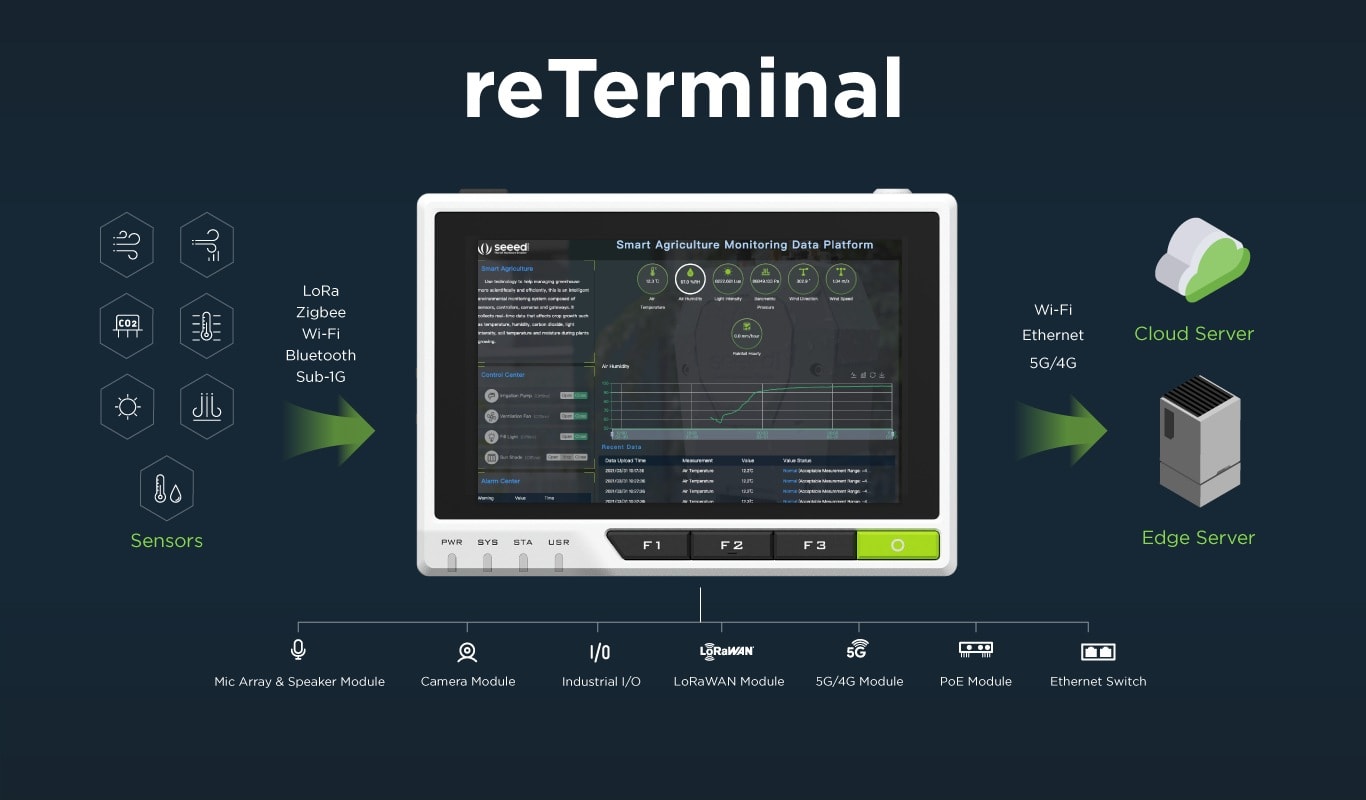

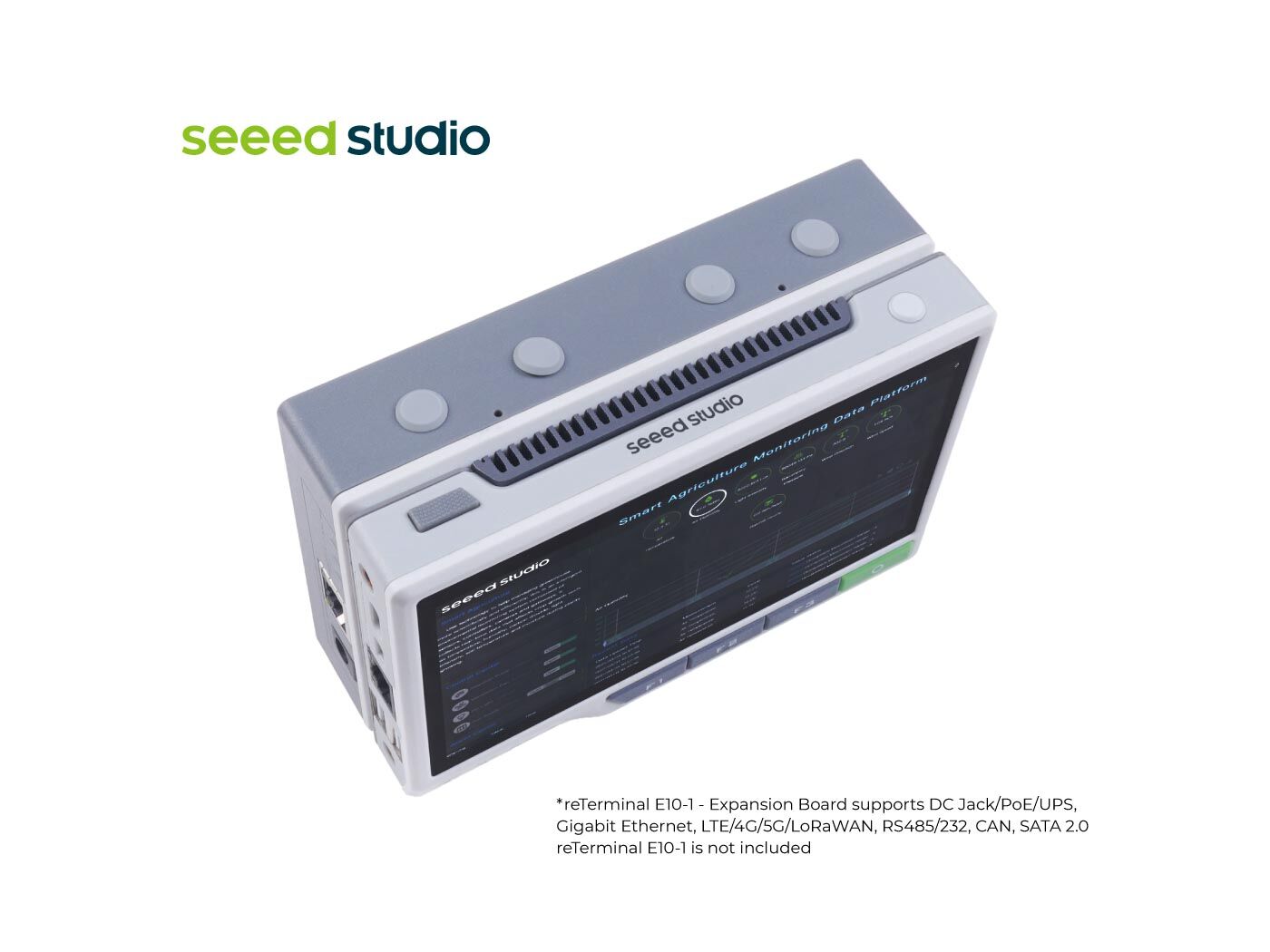

reTerminal产品图片
reTerminal是一款功能强大的一体化开发板，搭载Raspberry Pi Compute Module 4（CM4）处理器，专为现代物联网和AI应用而设计。这款设备完美融合了高性能计算、直观用户界面和灵活扩展性，为开发者和工程师打造了理想的开发平台。
核心架构与性能
reTerminal采用Broadcom BCM2711四核Cortex-A72 (ARM v8) 64位处理器，主频1.5GHz。搭配8GB LPDDR4内存（支持片上ECC纠错）和32GB eMMC存储，确保系统具备出色的性能和可靠性。
显示与交互系统
产品集成5英寸720x1280分辨率IPS LCD显示屏，配备电容式多点触控面板，提供清晰流畅的交互体验。同时支持通过micro-HDMI接口输出4K@60fps高分辨率视频。
无线连接能力
reTerminal内置双频Wi-Fi（2.4GHz和5.0GHz IEEE 802.11b/g/n/ac）和Bluetooth 5.0 BLE，为物联网应用提供多样化的无线连接方案。
丰富的内置传感器模块
产品集成多种专业传感器和功能模块：
-实时时钟（RTC）
：采用NXP PCF8563T芯片，备用电流仅0.25μA（VDD = 3.0V，温度25℃）

-加速度计
：STMicroelectronics LIS3DHTR，16位精度，动态可选量程±2g/±4g/±8g/±16g

-加密协处理器
：Microchip ATECC608A，提供硬件级安全密钥存储、非对称签名验证和密钥协商

-光传感器
：Levelek LTR-303ALS-01数字光传感器

-内部IO扩展
：Microchip MCP23008-E

-蜂鸣器
：85dB@10cm，工作频率2700±300Hz
扩展接口与连接性
reTerminal提供了丰富的外部接口：
-GPIO接口
：支持最多5路UART、5路I2C、5路SPI、1路SDIO、1路DPI（并行RGB显示）、1路PCM、1路PWM通道，最多3路GPCLK输出

-垂直扩展接口
：1路PCIe 1通道主机（Gen 2，5Gbps）、1路USB 2.0端口（高速）、26路GPIO，支持POE供电

-标准接口
：2路USB Type-A端口、1路千兆以太网、1路micro-HDMI、1路micro-SD卡槽、1路2通道MIPI CSI摄像头接口
多媒体处理能力
产品具备强大的视频处理能力：

- H.265 4K@60fps解码

- H.264 1080p@60fps解码，1080p@30fps编码

- OpenGL ES 3.0图形处理
硬件概览

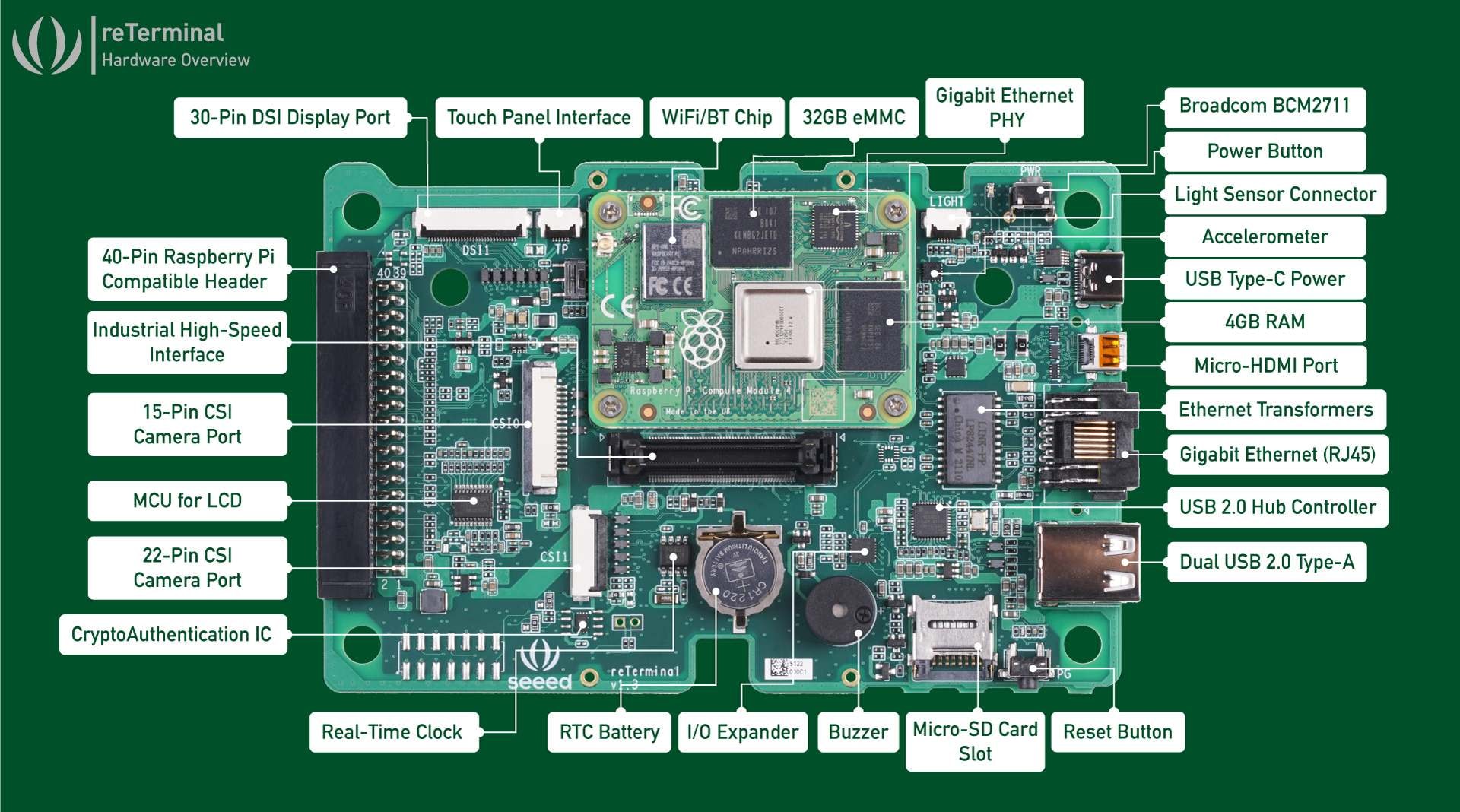

reTerminal硬件布局图
应用场景
reTerminal凭借基于Raspberry Pi CM4模块的架构、独特的模块化设计和丰富的接口配置，是您理想的个人开发板。结合Seeed社区发布的众多物联网和AI项目，您将发现更多精彩可能。
个人开发与学习项目：

-Grafana for reTerminal | Seeed Studio Wiki

-Robot Arm, Like a Doctor - Hackster.io

-Getting started with TensorFlow Lite | Seeed Studio Wiki

-Flutter for reTerminal | Seeed Studio Wiki

-キーワード検索 | ProtoPedia
工业物联网（IIoT）应用
更值得一提的是，reTerminal配备了加密协处理器。这意味着reTerminal不仅集成了稳定的Linux操作系统、高速扩展连接器、多种通用I/O类型，还具备硬件安全功能，在硬件层面为工业设备监控和控制提供了完备的支持。
-Yocto for reTerminal | Seeed Studio Wiki
技术规格
物理特性

-尺寸
：140mm x 95mm x 21mm

-重量
：285g

-工作温度
：0-70°C（LCD屏：0-60°C）
电源要求

-电压
：5V DC

-电流
：3A（最小）
认证信息

-认证
：CE、FCC、TELEC(211-210815)
参数规格
处理器Broadcom BCM2711 四核 Cortex-A72（ARM v8）
主频64位 SoC，1.5GHz
内存容量8GB
内存类型LPDDR4，支持片上ECC
eMMC容量32GB
Wi-Fi2.4GHz 和 5.0GHz IEEE 802.11b/g/n/ac
蓝牙Bluetooth 5.0，支持 BLE
LCD 显示5 英寸，720x1280 分辨率 LCD 屏
触控面板电容式多点触控
HDMI 输出1 个 Micro HDMI 接口（支持 4Kp60 输出）
摄像头接口1 路 2通道 MIPI CSI 摄像头接口
视频编解码H.265（4Kp60 解码）、H.264（1080p60 解码、1080p30 编码）
图形处理支持 OpenGL ES 3.0
实时时钟NXP PCF8563T 高精度 RTC
加速度计ST LIS3DHTR（三轴 16 位，±2g/±4g/±8g/±16g 可调）
安全加密Microchip ATECC608A 安全硬件密钥存储
光传感器Levelek LTR-303ALS-01 数字光传感器
蜂鸣器音量≥85dB（@10cm），频率 2700±300Hz
GPIO 接口最多支持 5 个 UART、5 个 I2C、5 个 SPI、1 个 SDIO、1 个 DPI、1 个 PCM、1 个 PWM、最多 3 个 GPCLK
扩展接口1 路 PCIe Gen 2（5Gbps）、1 个 USB 2.0 接口、26 路 GPIO、支持 PoE
供电电压5V DC
工作电流最低 3A
工作温度0 ~ 70°C（LCD 屏幕：0 ~ 60°C）
尺寸140mm × 95mm × 21mm
重量285g
认证CE、FCC、TELEC（编号：211-210815）
产品设计
产品介绍

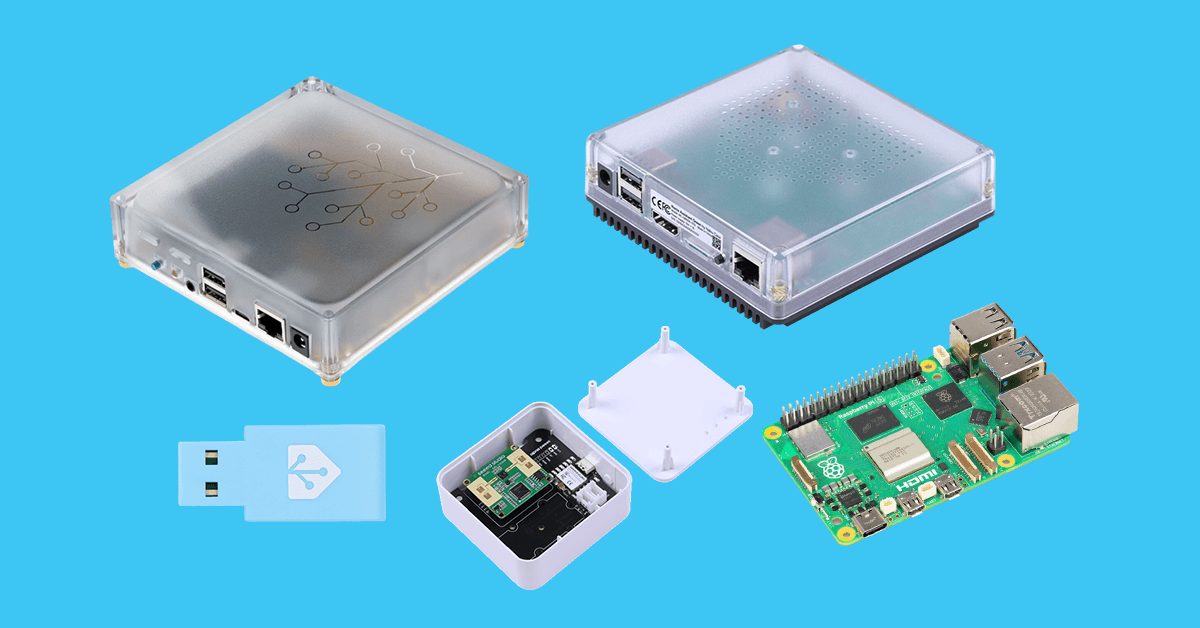

构建智能家居的理想 Home Assistant 硬件推荐
