可部署方案
可部署方案

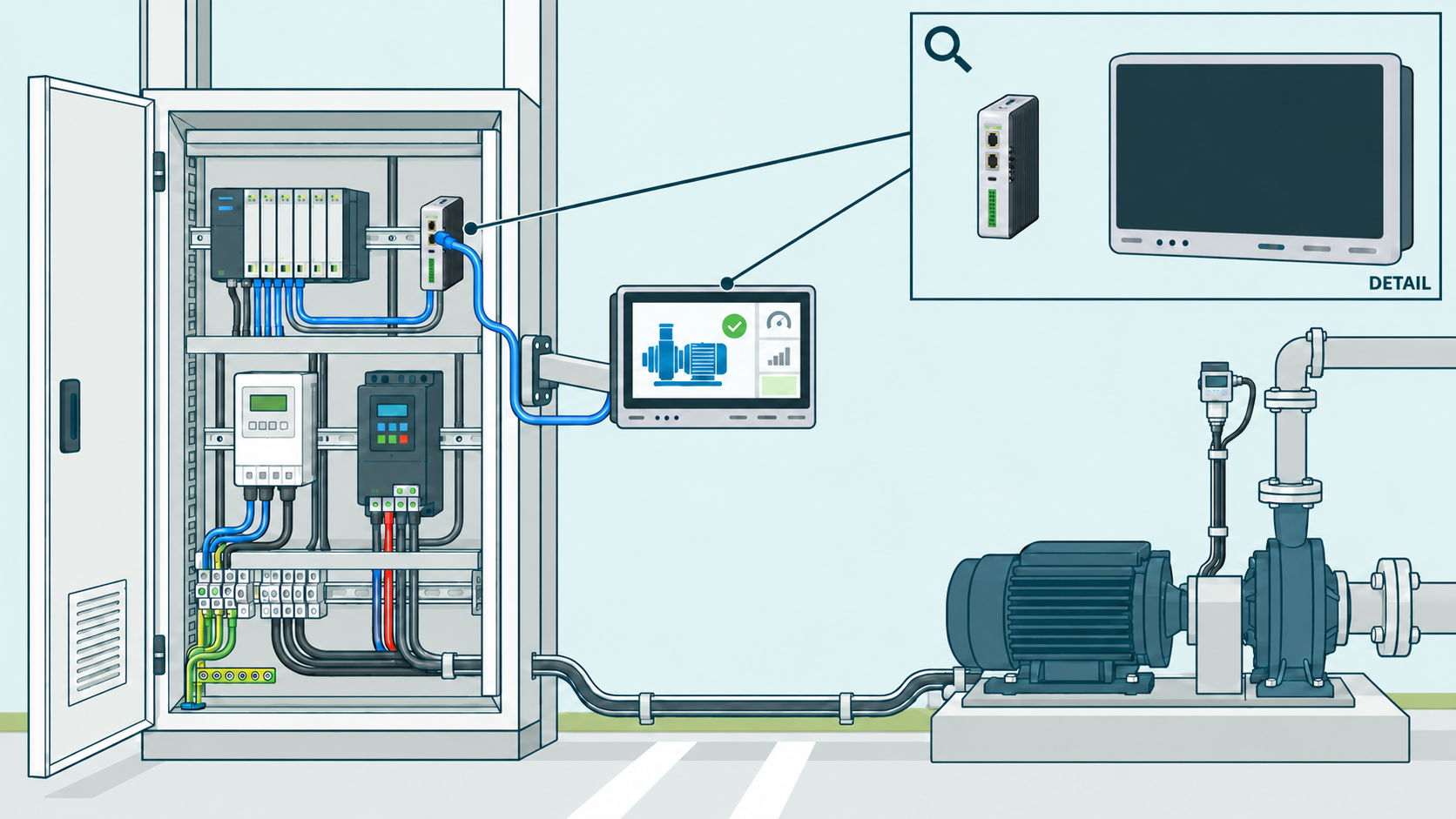

可部署方案设备分散时选现场采集终端,集中布线时选网关主机;SCADA 看板跑在 reTerminal 触屏终端上。
不确定怎么选? 看完整的选型攻略 →
要接入的设备主要用哪种接口?
按设备接口和回传方式生成单套试配清单;频段、供电与点位规模请联系方案专家确认
一台采集终端或网关主机,按设备接口和回传方式匹配
| 硬件/物料名称 | 数量 | 型号/SKU | 说明 |
|---|---|---|---|
| reComputer Industrial RK3576-30 | 1 | 100094701 | - |
| 数据服务器(云端或本地,自备) | 1 | - | - |

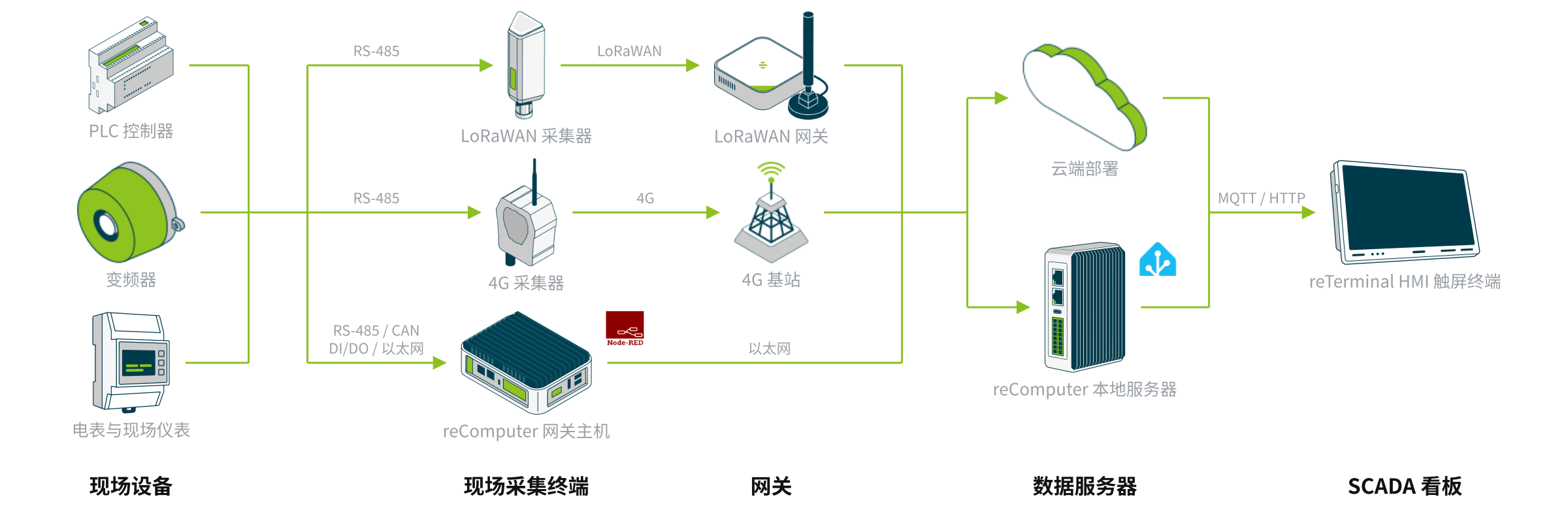

「现场采集终端」与「网关主机」两个 tab 对应采集一列,「SCADA 看板」对应最右侧的触屏终端。LoRaWAN 采集器经 LoRaWAN 网关、4G 采集器经运营商基站、网关主机经以太网,把数据汇总到一台数据服务器;服务器部署在云端,或部署在运行 Home Assistant 的 reComputer 本地服务器。
核心优势
| 产品图 | 产品 | 现场接口 | 适用 |
|---|---|---|---|
![]() | S2100 Data Logger | RS-485、模拟量、GPIO → LoRaWAN | 分散的单台仪表、已有 LoRaWAN 网关 |
![]() | Sensor Hub 4G Data Logger | RS-485(Modbus RTU)、模拟量 → 4G | 零散点位、现场无网关与局域网 |
S2100 把单台 RS-485 或模拟量设备转为 LoRaWAN,需要配 LoRaWAN 网关(如 R1225)。Sensor Hub 4G 采集 RS-485(Modbus RTU)数据后经 4G 直接回传,现场不需要网关。
核心优势
| 产品图 | 产品 | 现场接口 | 适用 |
|---|---|---|---|
![]() | reComputer Industrial RK3576 系列 | 双千兆网口、隔离 RS-485、隔离 CAN FD、DI/DO | 多协议采集控制主力机型,板载 6 TOPS NPU |
![]() | reComputer R1000 系列 | RS-485、以太网 | 有线表计与 Modbus 设备采集 |
![]() | reComputer R1100 系列 | RS-485、RS-232、DI/DO、千兆以太网 | RS-232 老设备、干接点联动 |
![]() | reComputer R1225 Gateway 系列 | RS-485、千兆以太网、LoRaWAN(EU868 / US915) | 现场同时有 LoRaWAN 无线传感器 |
![]() | reComputer Industrial R21 系列 | RS-485、RS-232、CAN FD、DI/DO、千兆以太网 | CAN 设备接入;可选 Hailo-8 型号做本地 AI 推理 |
主力工控网关选 Industrial RK3576(覆盖 RS-485、CAN FD、DI/DO 与 6 TOPS 轻量推理);3 路密集 RS-485 备选 R1000,接老式 RS-232 设备选 R1100,内置 LoRaWAN 选 R1225,多路高清视觉(26 TOPS Hailo-8)选 Industrial R21。
核心优势
| 产品图 | 产品 | 现场接口 | 适用 |
|---|---|---|---|
![]() | reTerminal DM 系列 | RS-485、CAN、以太网 | 设备操作屏、现场看板 |
reTerminal DM 是 10.1 英寸触屏终端,读取数据服务器的数据做现场 SCADA 看板。板载 RS-485 与 CAN,也能直接接设备,兼做 HMI 和协议网关;多协议工业网关可部署方案支持在它的本机触屏上完成配置与日常操作。
核心优势
原生集成隔离型 RS485、以太网双网口及 CAN 总线,内置支持 Modbus RTU/TCP、OPC UA 客户端、BACnet/IP 与 S7 协议,并支持预装 Node-RED。可直接双向读写主流西门子、三菱及台达等 PLC 寄存器点位,将工业现场数据无缝上报至企业 SCADA、MES 或 MQTT 物联网平台。
可以。Seeed Wiki 有 reComputer R1000 通过 S7 协议连接西门子 PLC 的教程,基于 Node-RED。
可以。reComputer R1000 有 Node-RED 接 Modbus TCP、MQTT、OPC UA 服务端,以及 Home Assistant、Grafana 的 Wiki 教程;reTerminal DM 有 Node-RED 入门与 CAN 教程。
不适用。这些网关和可部署方案不是安全认证的控制系统,安全联锁仍由 PLC 或安全继电器承担。
可以作为定制项目评估,例如增加 IO、更换外壳、调整屏幕规格或预装软件。可以直接,具体范围和流程见 ODM/OEM 定制服务。
