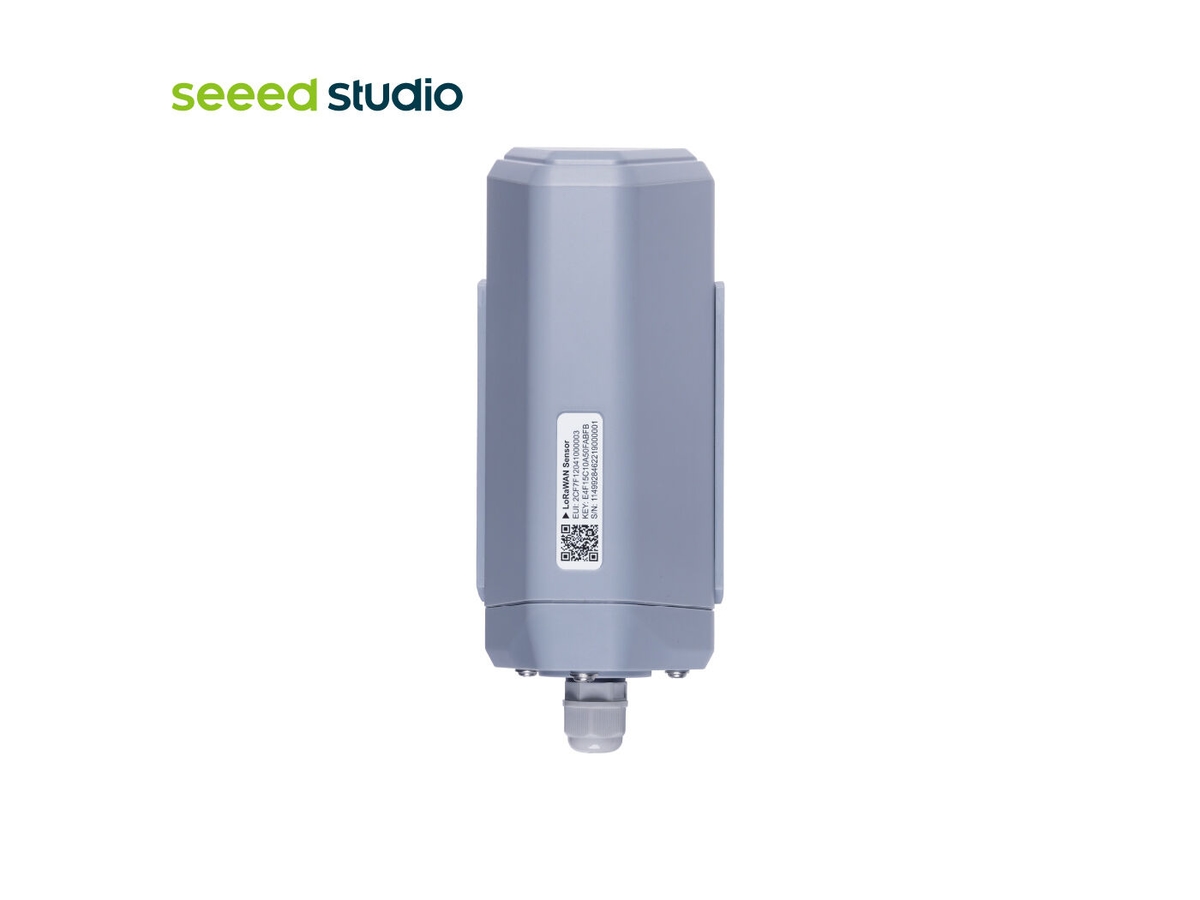

LoRaWAN无线数据采集器

这是一款电池供电、具备 IP66 防护等级的无线数据采集器/DTU，支持 RS485、模拟量和 GPIO 类型传感器接入，内置
蓝牙功能，可通过 APP 实现 OTA 配置和远程设备管理。

• 全面兼容工业传感器：支持所有 MODBUS-RTU
  RS485 协议传感器，以及模拟量（4~20mA / 0~10V）和 GPIO（电平 / 脉冲）信号输入。
• 适配全球 LoRaWAN® 网络：基于 LoRaWAN® V1.0.3 协议，支持 863MHz~928MHz 全频段，与各类 LoRaWAN® 网关无缝对接。
• 超远距离传输 & 灵活供电：采用 LoRa 技术，在城市中传输距离可达 2 公里，空旷区域可达 10 公里。
  内置 19Ah 大容量电池，同时支持外接 12V DC 电源供电。
• 工业级防护设计：具备 IP66 防护等级，支持 -40℃~85℃ 宽温工作，
  适用于强紫外线、暴雨、扬尘等恶劣户外环境。
• 便捷远程管理：通过 SenseCraft App 和 SenseCraft 数据云平台，
  支持远程配置、数据查看与运维管理。

高性能保障

SenseCAP S210X 专为长期部署于恶劣户外环境设计，在产品发布前已通过 6 项严苛的可靠性测试，
确保其在极端条件下仍能稳定运行。

• 高低温测试 - 验证在极端温度下的工作性能
• 一致性测试 - 确保多设备间数据采集的准确性和一致性
• 防水测试
• 冰冻测试
• 长距离通信测试 - 验证长距传输时的数据完整性
• 研发与量产测试 - 确保量产品质一致性

SenseCAP S2100 数据采集器/DTU 可将 MODBUS-RTU RS485、模拟量或 GPIO 传感器采集的数据无缝上传至 LoRaWAN 网络。
依托 LoRa 技术与 IP66 工业级防护设计，实现远距离传输与极低功耗，特别适合各类户外应用。内置蓝牙功能优化 OTA
配置与固件更新，支持电池或 12V 外部电源供电，外部供电时内置电池自动作为备用电源。结合 S2110 转换器，S2100
还可连接 Grove 系列传感器，适用于工业级 LoRaWAN 应用的开发、原型测试与小批量部署。

S2100 LoRaWAN 数据采集器/DTU 支持 MODBUS-RTU RS485/模拟量/GPIO 输入，并将传感器数据传输至
LoRaWAN 网络。

在城市环境中可实现 2 公里传输距离，在空旷区域最长可达 10 公里，传输过程中始终保持低功耗。搭载可更换电池，
使用寿命最长达 10 年，配合 IP66 工业防护与 -40~85℃ 宽温工作能力，能够应对各种严苛环境部署需求。

S210x 系列采用统一 SKU 设计，单一型号支持全球 863MHz~928MHz 全频段，涵盖以下频段方案：

设备出厂默认未设定频段，首次上电前需通过蓝牙 APP 完成频段配置，方可开始发送射频信号。
配置后，可按需切换至其他频段。

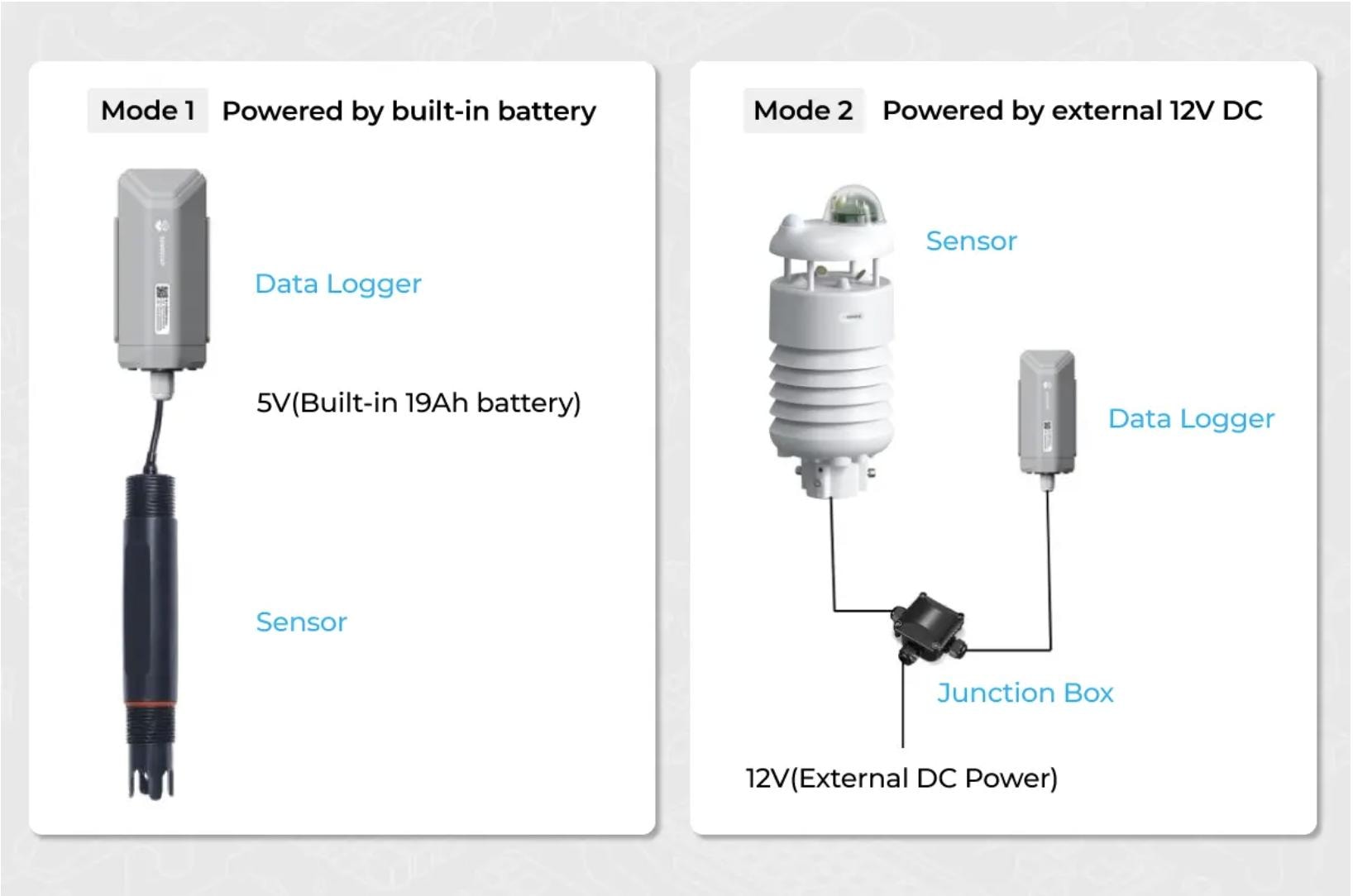

方式一：数据采集器/DTU 可工作在周期模式。使用内置
19Ah 标准 D 型 Li-SOCl2 电池供电，市场上易于采购，可在无需外部电源的户外环境下安装部署。

方式二：数据采集器/DTU 可使用外部 12V
DC 电源在恒定供电模式下工作。我们提供配套的 接线盒套件，使数据采集器/DTU 能够
快速组装。

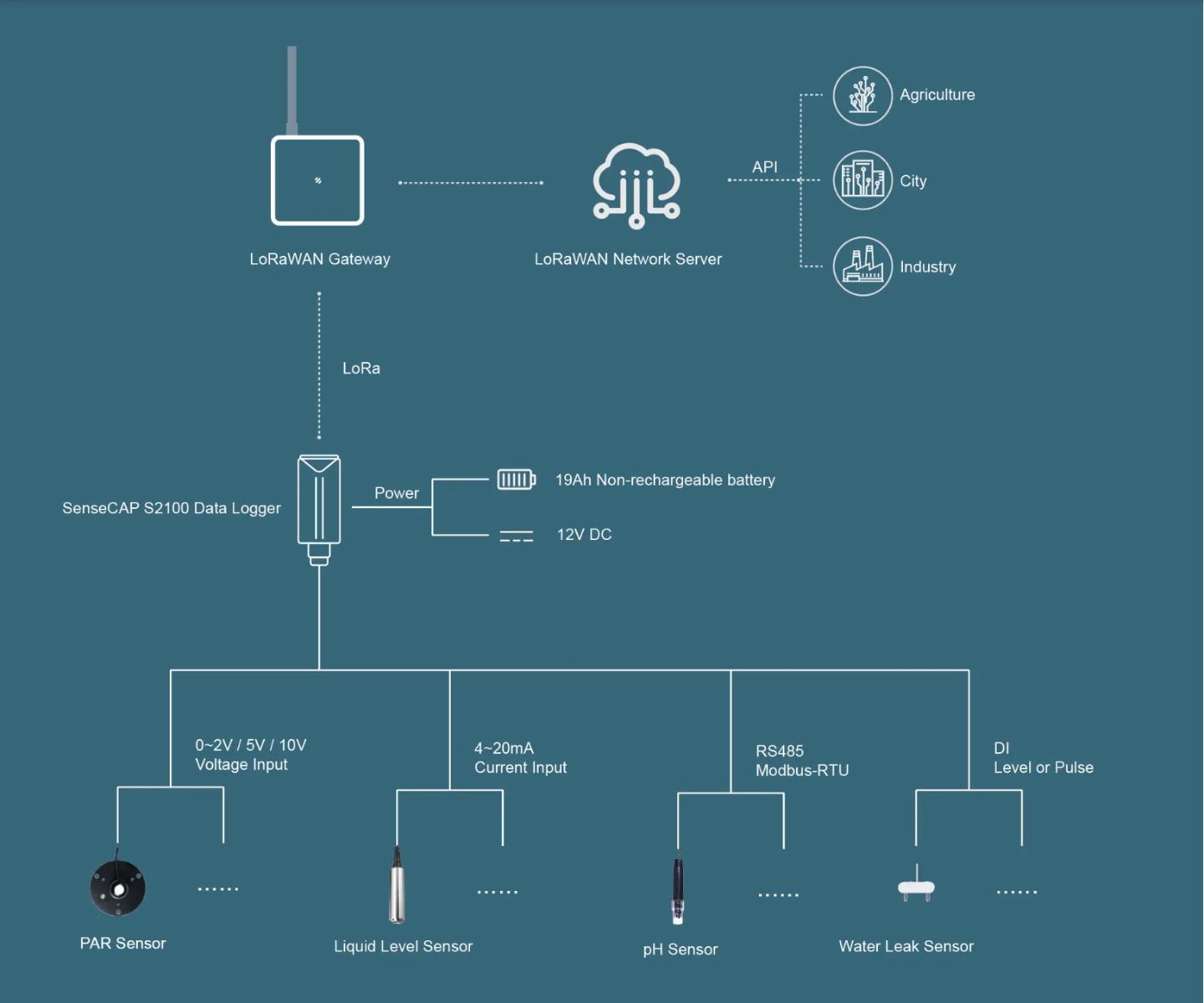

S2100 LoRaWAN 数据采集器/DTU 是单通道采集器，一次只支持以下协议之一：

• RS485：支持标准 RS485 Modbus-RTU 协议
• 模拟量：2 x 0~10V 或 2 x 4~20mA
• GPIO：1 x GPIO，采集电平或脉冲信号

精准农业、工业制造、智能楼宇

SenseCAP S2100 兼容 LoRaWAN® V1.0.3 协议，可与 LoRaWAN配合使用。

LoRaWAN® 网关可提供使用此类传感器所需的 LoRaWAN® 网络覆盖。S210X 可以
连接到不同的 LoRaWAN® 网关，而 Seeed 提供的产品为您带来无缝的用户体验。

Helium 网络：传感器可在 Helium 网络覆盖的区域工作（在 Helium Explorer 上查看）。您可以查看 SenseCAP M1 LoRaWAN 室内网关 - 和 SenseCAP M2 Light Hotspot 和软件许可证 - Seeed Studio。

LoRaWAN 网络：传感器可在 LoRaWAN® 网络中工作，如 The Things Network、Loriot、Chirpstack 等。您可以查看
SenseCAP 网关 - LoRaWAN EU915 - Seeed Studio 和 SenseCAP 多平台 LoRaWAN 室内网关。

我们强烈推荐您使用我们的 SenseCAP M2 多平台 LoRaWAN 网关，它是一个标准的 LoRaWAN®
网关，支持连接到不同的网络服务器。其 99 美元的实惠价格，
成为构建私有 LoRaWAN 网络时的突出优势。

Seeed 提供 SenseCraft 数据平台和 SenseCraft App，帮助用户更好地远程管理和查看数据

• SenseCraft 数据平台，用于设备、数据和访问密钥管理 - Seeed Studio IIoT Solutions 是一个 Web 服务，
  使用户能够管理 SenseCAP 设备并通过 Web 查看数据。在一个账户中绑定和管理所有设备
• 包括仪表板、设备管理、数据管理和访问密钥管理
• 为用户提供 MQTT 和 HTTP API 以供进一步开发
• SenseCraft App
  iOS 和 Android 版本 - Seeed Studio IIoT Solutions 是一个强大的数据可视化和
  远程设备管理应用程序。节省时间 - 提供扫描即用体验，使用户能够在 4 个步骤中完成整个
  配置
• 适合技术背景较少或没有技术背景的人轻松开始使用传感器数据
• 在简洁的用户界面上获取和查看数据
• 设置时间间隔：提高电池效率
• 设置阈值：专注于您需要采取行动的数据 - 即将推出
• 如果数据超出安全范围，发送警报 - 即将推出

除了与现有传感器节点配合使用外，S2100 数据采集器还可以连接 SenseCAP S2110 Grove 转换器，通过各种 Grove 传感器选择实现即插即用的户外 LoRaWAN 传感器部署
体验。它是开发、快速原型制作和
DIY 工业级 LoRaWAN 传感器小规模部署的理想解决方案。此外，您可以使用现有的 Seeed Grove 传感器来构建您的
户外 LoRaWAN 传感器，无需编码。您应该试试这个套件。
