免布线采集

LoRaWAN 传感器贴墙即装,老 RS485 表经 S2100 接入

多协议接入

一台网关接四种协议,可接老 BMS 也可直连设备

本地私有化部署

数据存在楼内不经公网,也可接自有云

场景详情

按改造对象分为暖通空调、照明和供电三类。

暖通空调节能改造

痛点挑战

传统暖通设备整体更换成本极高,中央空调缺乏精细分区感知与闭环调控,常年过度制冷制热,电费居高不下。

端侧解法

保留现有 HVAC,壁挂无线 LoRaWAN 温湿度/CO₂ 传感器并部署多协议边缘网关,设定值写入并自动回读校验,异常即告警回滚。


核心优势

  • 免布线加装:LoRaWAN 温湿度与 CO₂ 传感器贴墙部署,无需破坏楼宇既有装修。
  • 设定值核验:新设定值下发至既有空调控制器后自动读回核验,异常即刻告警补偿。
  • 室内外联动:屋顶小型气象站与室内各分区温湿度联动,动态匹配暖通空调运行策略。

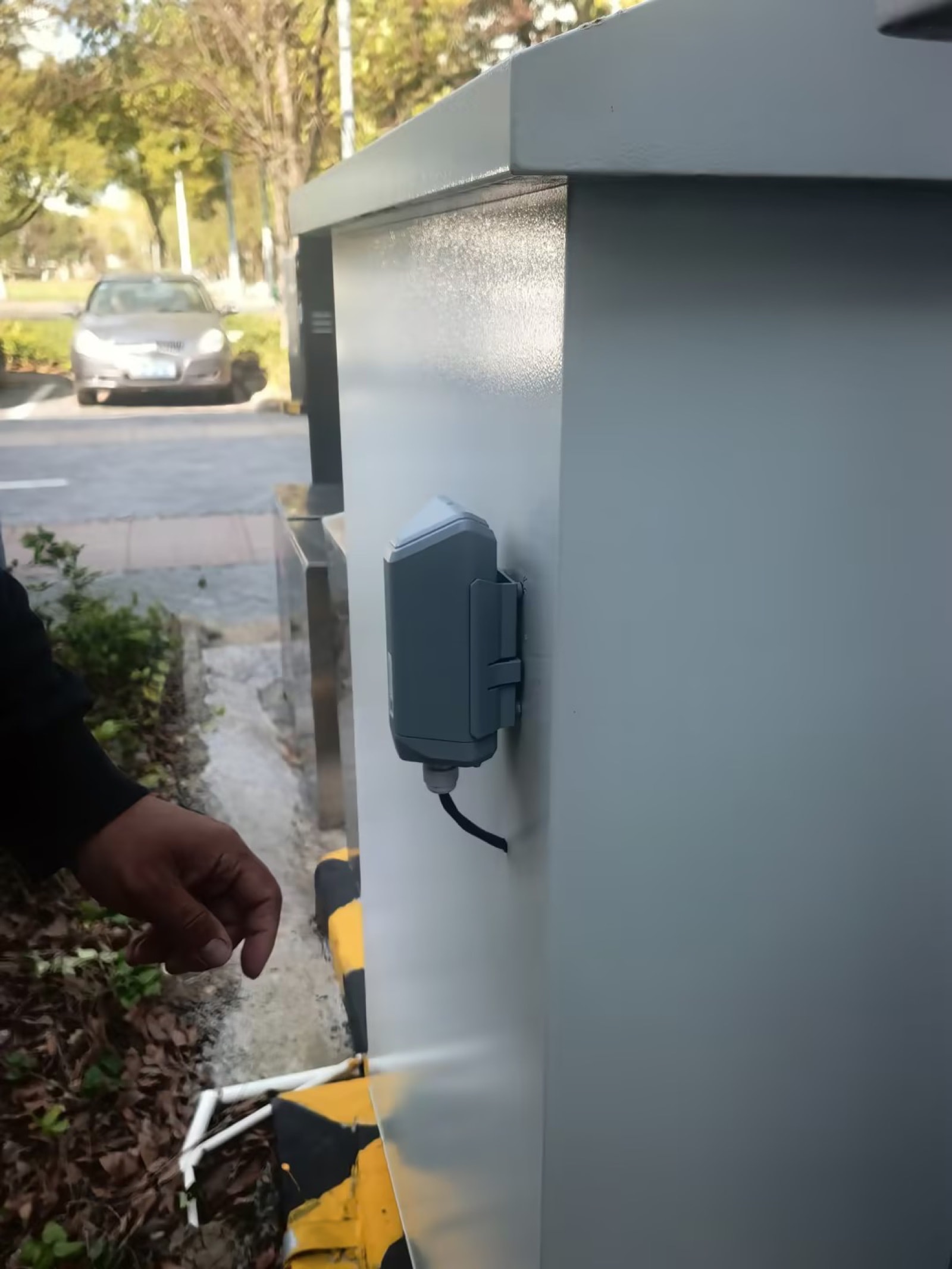

墙面温湿度 / CO₂

办公区、会议室、走廊壁挂探头,无线上报室内环境。

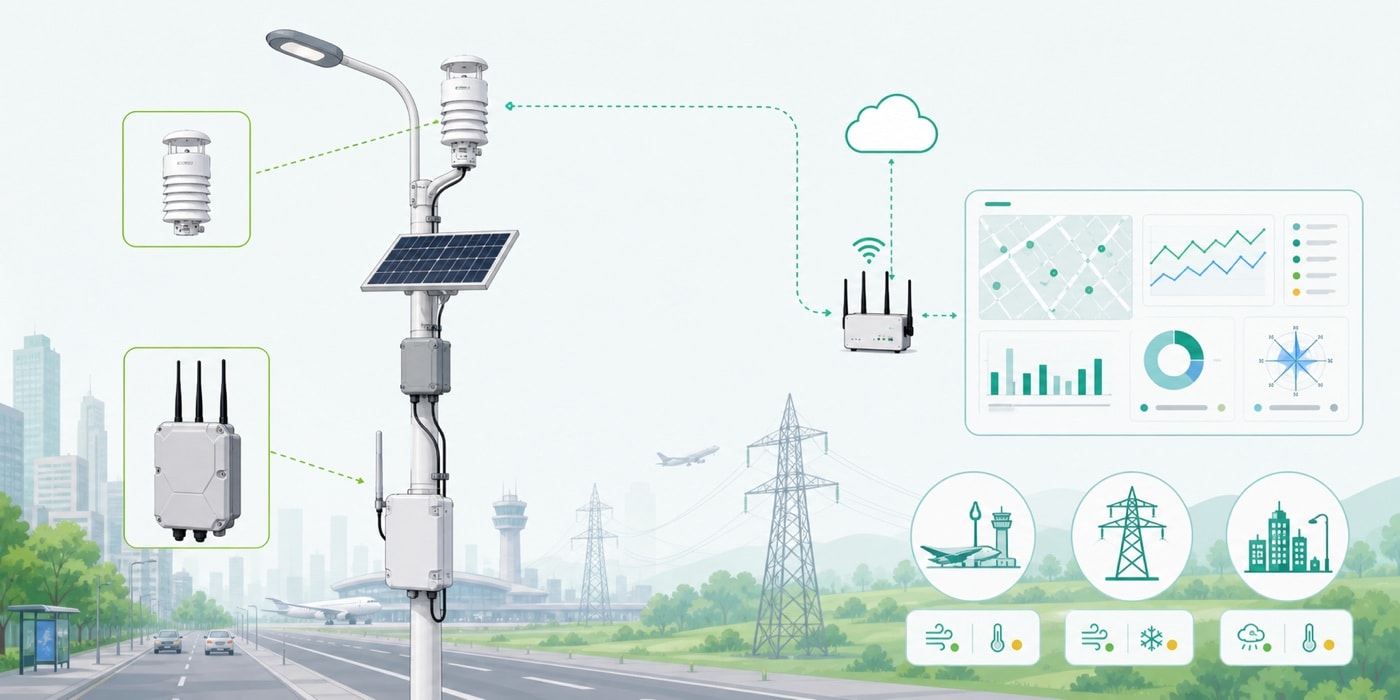

室外气象数据

屋顶气象站采集室外温湿度,与各分区运行数据一起查看。

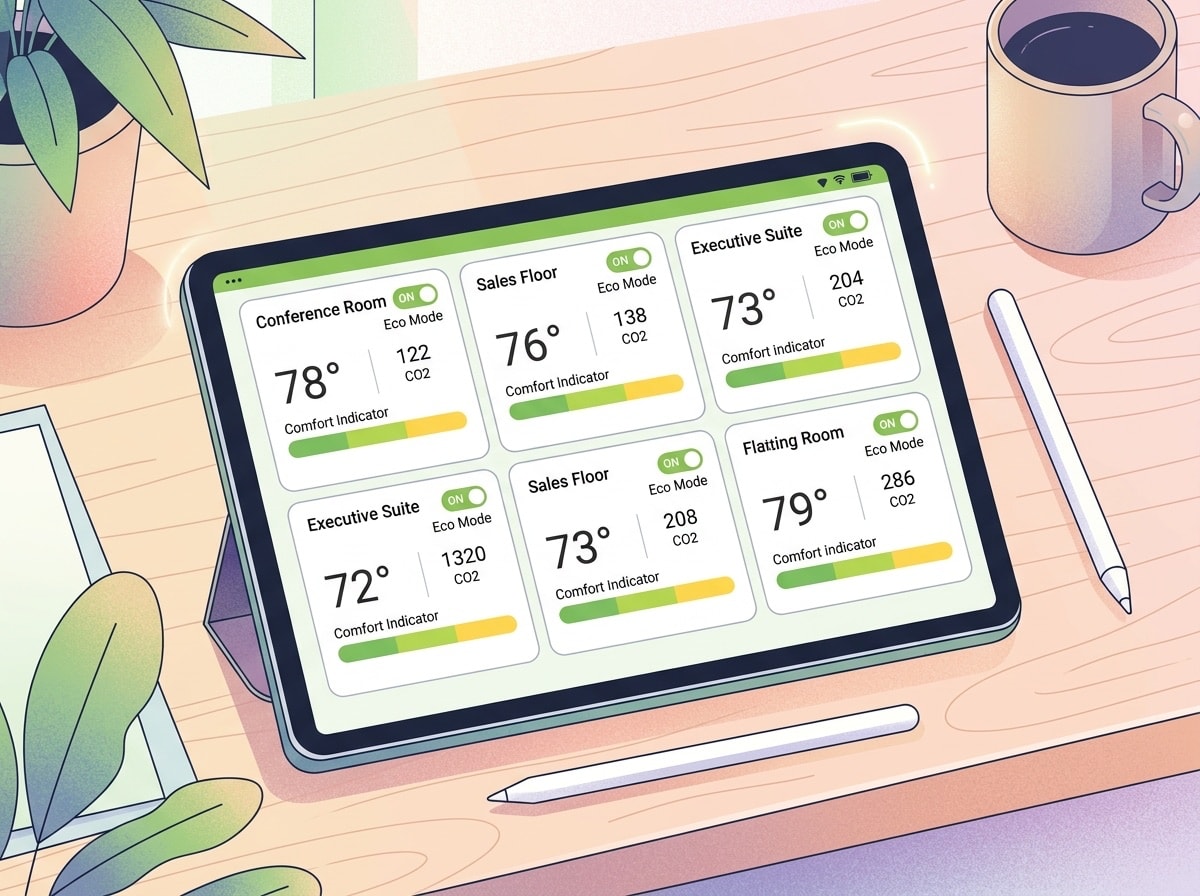

分区仪表盘

各分区温度、CO₂、风机状态集中显示,控制策略可调整。

暖通自动化控制

可直接部署
$npx -y @seeed-studio/solution-cli deploy smart_hvac_control
查看完整方案与选型 →

照明系统节能改造

痛点挑战

老楼照明开关分散、常年“长明灯”,重新穿管拉线改智能照明成本高、破坏装修,且既有灯控协议杂乱互不兼容。

端侧解法

通过导轨网关对接既有 Modbus/KNX/DALI 灯控,配合免布线光照传感器,按自然光强与作息分区设定自动调光与定时排程。


核心优势

  • 多协议灯控:导轨网关直连既有 Modbus、KNX 与 DALI 灯控回路,无缝复用存量硬件。
  • 照度自适应:壁挂无线光照度传感器实时采集自然光强,动态触发分区平滑调光。
  • 分时段排程:网关本地运行排程引擎,按作息时段与节假日自主执行回路开关控制。

光照传感器

S2102 贴墙安装,按分区采集照度。

灯控接入

Modbus 灯控模块接入网关;KNX、DALI 需要对应的协议网关。

分区策略面板

开源面板按区域、回路设置开关与调光排程。

供电系统监控与改造

痛点挑战

旧配电箱空间狭小无智能计量,停电断线改造风险大、审批繁琐,各支路过载、漏电或能耗异常难以被提前发现。

端侧解法

采用标准 35mm 导轨微型网关,搭配开口式 CT 电流互感器,卡在导线外侧即可无损采集回路用电,与环境安全数据汇入统一看板。


核心优势

  • 标准导轨式:标准 35mm 导轨网关与采集器,可直接紧凑嵌入既有配电箱内部。
  • 免断电卡装:开口式 CT 互感器直接卡在导线外侧,不剪线断电即可安全采集各相电流。
  • 多回路汇聚:各分项回路电量与环境数据集中入表,支持能耗越限告警与北向推送。

配电柜嵌入网关

网关、采集器装进配电柜或挂壁,35mm 导轨安装。

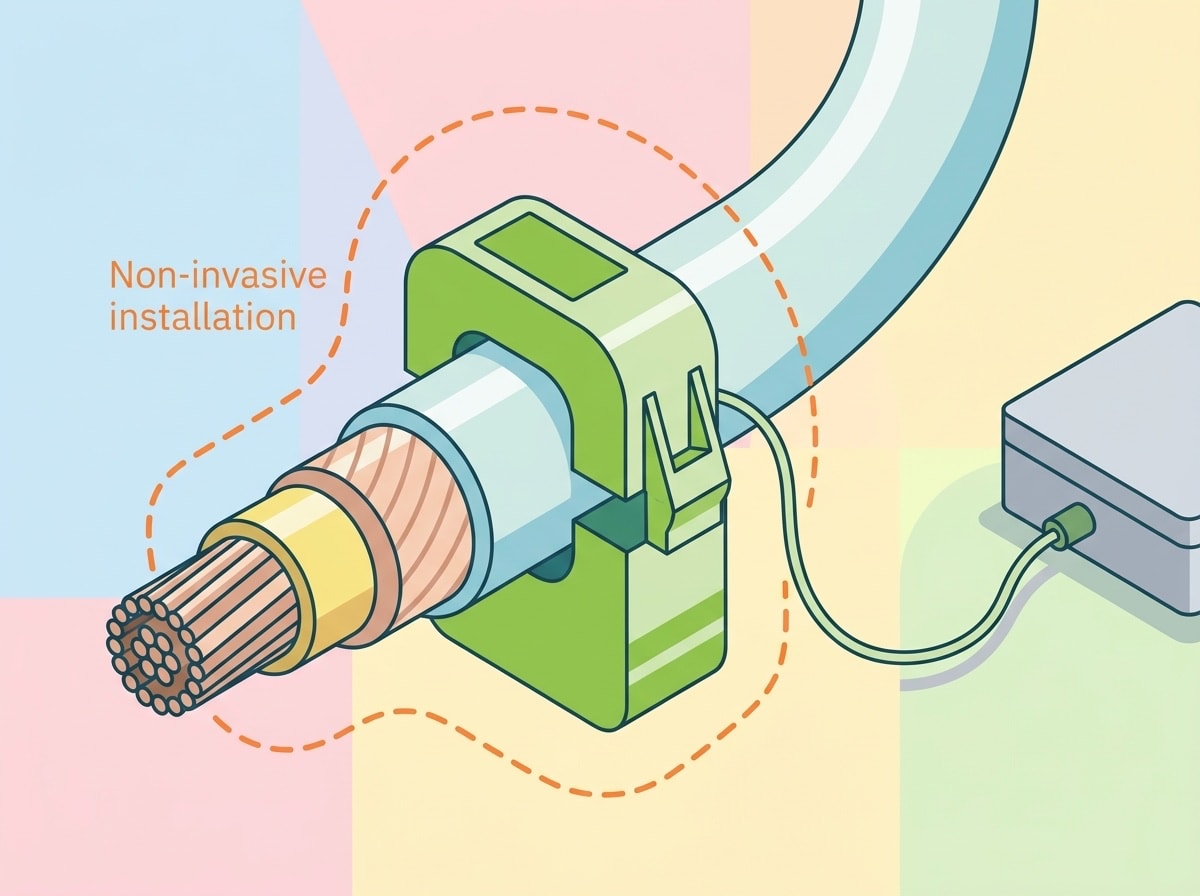

CT 电流监测

CT 卡在导线外侧,不剪线;是否带电安装由电工按规范确定。

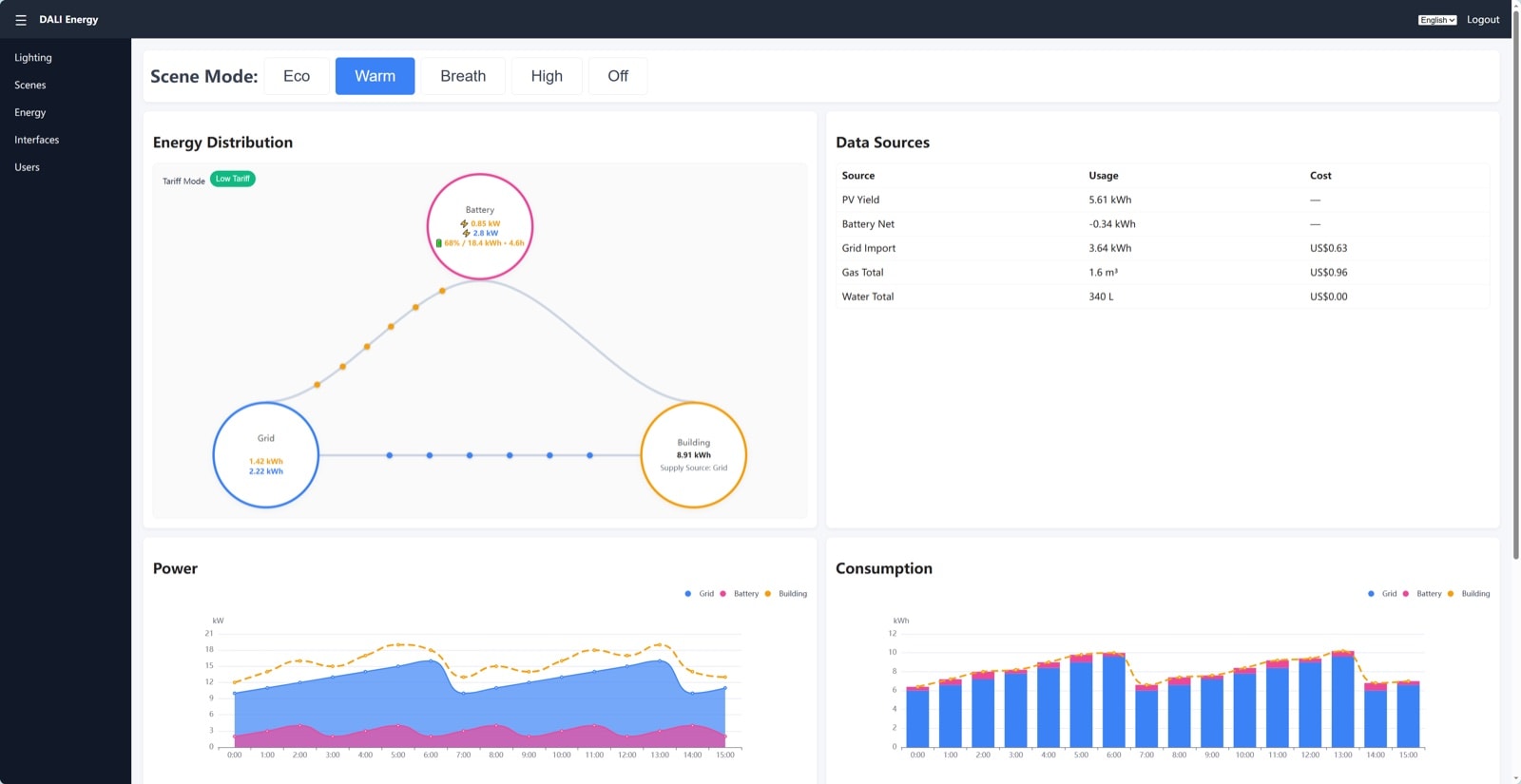

统一开源仪表盘

水电气、HVAC、照明数据汇入同一面板,告警在面板推送。

多协议工业网关

可直接部署
$npx -y @seeed-studio/solution-cli deploy multi_protocol_gateway
查看完整方案与选型 →

部署与选型

按应用场景和网关回传方式选型,配置器给出对应的硬件清单。

不确定怎么选? 看完整的选型攻略 →

应用场景

配置您的方案

选择应用场景与网关回传方式,生成可讨论的硬件清单

  • 能耗与计费监测

    水电气表读数汇总,按部门 / 楼层做能耗分摊

    硬件/物料名称数量型号/SKU说明
    reComputer R1225 LoRaWAN 网关 + 工业控制器(EU868)1100079154-
    SenseCAP S2100 DTU 采集器(RS485 → LoRaWAN,接老表计)4114992872-
  • 环境舒适与节能控制

    温湿度 + CO₂ → HVAC 按需调度

    硬件/物料名称数量型号/SKU说明
    reComputer R1225 LoRaWAN 网关 + 工业控制器(EU868)1100079154-
    SenseCAP S2101 LoRaWAN 温湿度传感器6114992867-
    SenseCAP S2103 LoRaWAN CO₂ + 温湿度传感器3114992869-
  • 多协议改造与生态融合

    不动旧 BMS,加一台网关把分散设备汇总

    硬件/物料名称数量型号/SKU说明
    reComputer R1225 LoRaWAN 网关 + 工业控制器(EU868)1100079154-
    SenseCAP S2100 DTU(RS485 → LoRaWAN,按现场设备数量配比)4114992872-

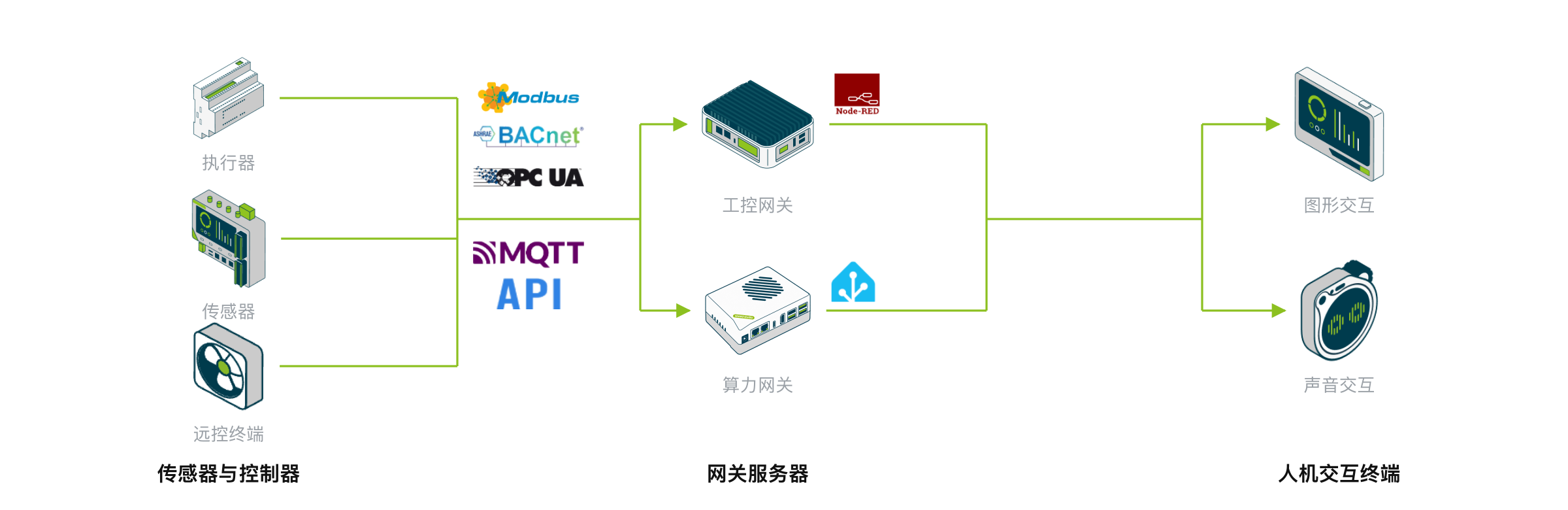

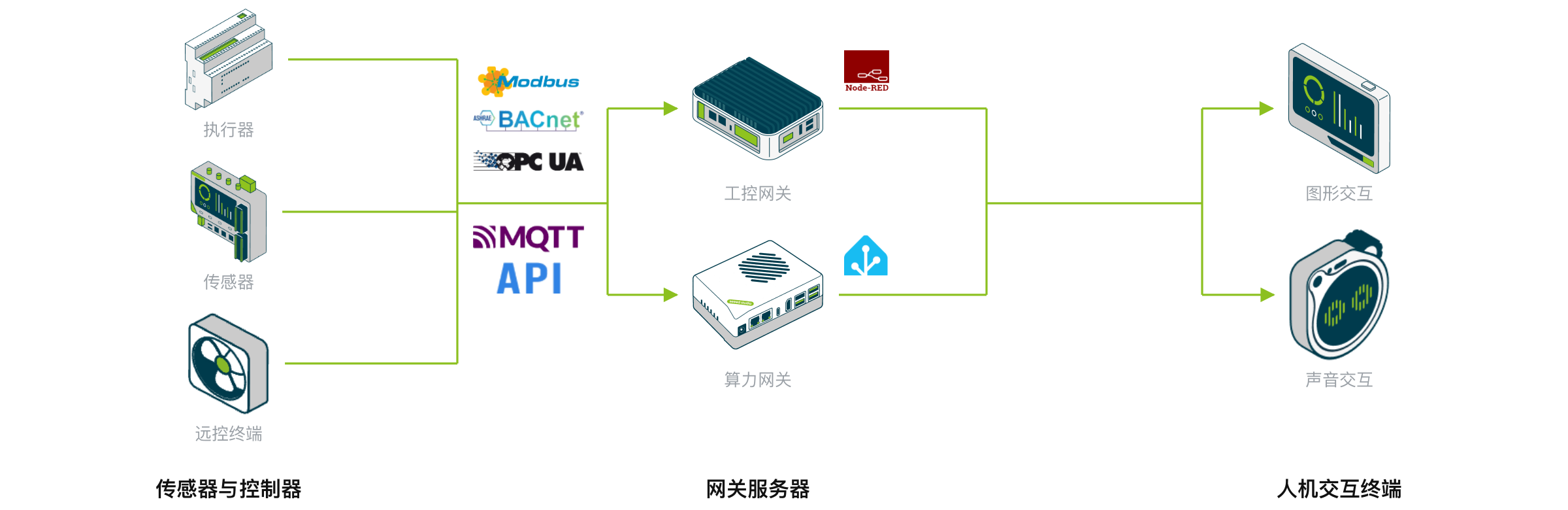

架构拓扑

LoRaWAN 骨干 + 开源网关

改造方案分三层:传感器层(LoRaWAN / RS485 探头)→ 网关层(R1225 负责 LoRa 接收、多协议转换与边缘控制)→ 应用层(开源平台或客户自有云)。


核心优势

  • 探头粘墙免布线
  • 老 RS485 表不用换
  • 数据可留本地
产品图产品测量参数通讯防护
S700 V2 7-in-1 Compact Weather StationS700 V2 7-in-1 Compact Weather Station温度 / 湿度 / 气压 / 光照 / 降雨 / 风速 / 风向RS485, SDI-12IP66
S700-A 七合一气象站(雷达雨量)S700-A 七合一气象站(雷达雨量)温度 / 湿度 / 气压 / 风速 / 风向 / rainfall intensity (radar) / 光照IP66
S700-B 七合一气象站(太阳辐射)S700-B 七合一气象站(太阳辐射)温度 / 湿度 / 气压 / precipitation intensity (optical) / 风速 / 风向 / global solar radiation / sunshine durationModbusIP66
S700-C 七合一气象站(太阳辐射+雷达雨量)S700-C 七合一气象站(太阳辐射+雷达雨量)温度 / 湿度 / 气压 / rain intensity (radar) / 风速 / 风向 / global solar radiation / sunshine durationModbusIP66
S2106 pH SensorS2106 pH SensorpH 0~14 pHLoRaWAN, BLEIP66
S2108 土壤水分/温度/孔隙EC 传感器S2108 土壤水分/温度/孔隙EC 传感器
土壤水分 0~100% (m³/m³)
温度 -40~80C
孔隙EC 0~20 ms/cm (Bulk), 0~32 ms/cm (Pore)
LoRaWAN, BLEIP66
S2101 Air Temperature and Humidity SensorS2101 Air Temperature and Humidity Sensor
温度 -40~85C
湿度 0~100%RH
LoRaWAN, BLEIP66
S2102 Light Intensity SensorS2102 Light Intensity Sensor光照 0~160000 luxLoRaWAN, BLEIP66
S2103 CO2, Temperature, and Humidity SensorS2103 CO2, Temperature, and Humidity Sensor
CO2 400~10000ppm
温度 -40~85C
湿度 0~100%RH
LoRaWAN, BLEIP66
S2105 土壤水分/温度/EC 传感器S2105 土壤水分/温度/EC 传感器
土壤水分 0~100% (m³/m³)
温度 -40~80C
EC 0~23 dS/m
LoRaWAN, BLEIP66
S2107 Temperature Sensor with PT1000S2107 Temperature Sensor with PT1000温度 -50~300°CLoRaWANIP66
S2100 Data Logger/DTUS2100 Data Logger/DTULoRaWAN, BLEIP66

现场传感设备

监测楼宇温湿度与电量,长续航电池免布线

LoRaWAN 探头电池供电,续航可用续航计算器按上报间隔估算;老 RS485 表计经 S2100 采集器转 LoRa 接入。下表是楼宇改造常用的 SenseCAP 探头。


核心优势

  • 温湿度 / CO₂
  • 光照数据
  • RS485 表计
产品图产品通讯适用场景
reComputer R1225 网关reComputer R1225 网关Wi-Fi, Bluetooth/BLE, LoRaWAN楼宇主力网关
reComputer Industrial RK3576-30reComputer Industrial RK3576-30Ethernet, RS-485, CAN FD, WiFi, 4G LTE, Bluetooth配电与机房有线多协议采集与边缘控制
reComputer R1024-10 IoT 网关reComputer R1024-10 IoT 网关Modbus, BACnet, Ethernet有线表计采集 / 局域网部署
reComputer R1125-10 IoT 网关(PoE)reComputer R1125-10 IoT 网关(PoE)WiFi, BLE, Ethernet, RS485, CAN bus机柜 / DIN 导轨部署(PoE)
Indoor Gateway(SX1302)Indoor Gateway(SX1302)LoRaWAN, Ethernet, WiFi, BLE扩大室内 LoRa 覆盖
Sensor Hub Industrial-grade 4G Data LoggerSensor Hub Industrial-grade 4G Data Logger4G LTE, LoRaWAN, MQTT, MODBUS-RTU零散表计、无网关场景

网关与采集器

汇聚无线传感与工业总线,多协议边缘转换

楼内主网关是 R1225,集 LoRaWAN 网关与多协议控制器于一体;配电房与机房有线集中采集控制主推 reComputer Industrial RK3576;要扩大室内 LoRa 覆盖,加一台 SenseCAP M2;没有 LoRa 网关、只需 RS485 表计经 4G 直连云时,用 SenseCAP Sensor Hub 4G。


核心优势

  • 网关兼做协议转换
  • LoRa 覆盖可叠加扩展
  • 零散点位免建网关
产品图产品适用场景通讯
Watcher W1-B White EnclosureWatcher W1-B White Enclosure边缘 AI Agent,语音唤醒,事件触发节能动作WiFi, BLE
Indicator D1Indicator D14 寸触屏,物业/运营入口WiFi, BLE, LoRa
reTerminal DM 10.1 寸工业 HMIreTerminal DM 10.1 寸工业 HMI10.1 寸工业 HMI,深度可编程Ethernet, RS485, CAN bus

交互终端

物业和运营人员查看与调整的入口,触屏或语音

物业和运营人员需要一个查看数据、手动调整的入口。Indicator D1S 是 4 英寸触屏,不开电脑即可查看能耗、切换策略;reTerminal DM 是 10.1 英寸工业 HMI,可做定制界面。Watcher 带麦克风与摄像头,用唤醒词做语音对话;smart_space_assistant 可部署方案给出做法:人脸识别在设备本地完成,语音对话需要联网访问小智服务。


核心优势

  • 不开电脑就能看能耗
  • 现场直接切换策略
  • 界面可定制

打造空间AI智能体

可直接部署
$npx -y @seeed-studio/solution-cli deploy smart_space_assistant
查看完整方案与选型 →
